Queste impostazioni della finestra di dialogo Impostazioni energetiche hanno effetto sulle sessioni di Energy Analysis per Autodesk® Revit® che utilizzano masse concettuali o elementi di costruzione.
Risoluzione vano analitico
Consente di specificare la dimensione massima della distanza tra due elementi di Revit che non verrà considerata come separazione tra vani analitici. Se si esegue una simulazione energetica e un messaggio indica che il modello è troppo grande, incrementare questo valore e ripetere la simulazione energetica. Il valore di default è 18 pollici (457,2 mm).
Per ulteriori informazioni, vedere Analisi energetica mediante l'uso di elementi di costruzione - Convalida del modello.
Risoluzione superficie analitica
Specifica, in combinazione con Risoluzione vano analitico, l'accuratezza della coincidenza tra i contorni delle superfici analitiche e i contorni ideali. In generale, se si riduce il valore di Risoluzione superficie analitica si ottengono superfici analitiche con contorni più accurati, ma nel contempo si limita l'accuratezza della modellazione delle superfici analitiche.
Il valore di default è 1 piede (304,8 mm). Se si esegue una simulazione energetica e un messaggio indica che il modello è troppo grande, incrementare questo valore e ripetere la simulazione energetica.
Per ulteriori informazioni, vedere Analisi energetica mediante l'uso di elementi di costruzione - Convalida del modello.
Offset nucleo
Consente di specificare la distanza da misurare tra i muri esterni e il nucleo che consente di definire la zona centrale.
Il nucleo di un edificio presenta carichi di riscaldamento e raffreddamento diversi da quelli del perimetro poiché non è esposto direttamente a fattori termici o alla luce diurna per mezzo di muri o finestre. Generalmente, l'offset del nucleo è 4-5 m.
Crea Zone
Selezionare questa opzione per dividere il perimetro dell'edificio (ad eccezione del nucleo) in 4 zone termiche: nordest, sudest, nordovest e sudovest.
Per le zone perimetrali, le stime dei consumi energetici risultano spesso più accurate. Ad esempio, nelle ultime ore del pomeriggio durante i mesi estivi, una facciata rivolta ad ovest richiederà un carico di raffreddamento a causa dell'esposizione al sole. La facciata orientale, tuttavia, non sarà esposta al sole e potrebbe richiedere un carico simultaneo di riscaldamento.
| Modello di massa con zone perimetrali | Modello di massa con offset nucleo e zone perimetrali |
 |
 |
Costruzioni concettuali
Questa impostazione consente di specificare le costruzioni da utilizzare per i diversi tipi di superfici di massa.
Percentuale superficie vetrata
Questa impostazione consente di specificare la percentuale di muri esterni che presentano aperture con vetrate (finestre). Detta anche rapporto finestra-muro (WWR). L'impostazione di default è 40%. Per le facciate continue, il massimo è il 95%, tenendo conto dell'area della struttura. Per ulteriori informazioni, vedere Uso di Percentuale superficie vetrata.

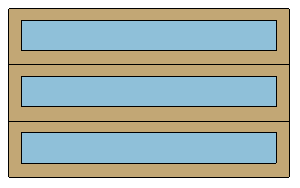

| Percentuale superficie vetrata = 40% | Percentuale superficie vetrata = 60% |
 |
 |
Altezza davanzale
Consente di specificare la distanza dal pavimento alla parte inferiore della finestra. Le aree riservate alle finestre al di sotto dell'altezza minima (generalmente 0,75 metri) contribuiscono all'incremento e alla dispersione del calore senza tuttavia contribuire all'illuminazione con luce diurna.
Le impostazioni Percentuale superficie vetrata e Altezza davanzale sono correlate. Se si specifica una Percentuale superficie vetrata più elevata, Revit potrebbe impostare un'altezza del davanzale inferiore a quella specificata per soddisfare il requisito.

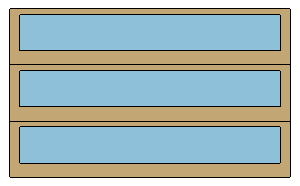

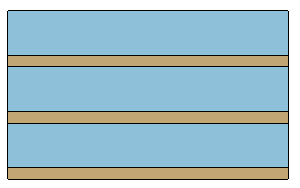

| Percentuale superficie vetrata = 50% Altezza davanzale = 2,5'. | Percentuale superficie vetrata = 80% Altezza davanzale = 2,5'. Notare come l'altezza del davanzale venga ridotta in modo da raggiungere la percentuale superficie vetrata dell'80%. |
 |
 |
L'altezza totale della finestra influenza direttamente la profondità dell'ombra necessaria per proteggere la finestra dall'incremento di calore solare. Più alta è la finestra e più profonda dovrà essere l'ombra.
La vetrata è ombreggiata

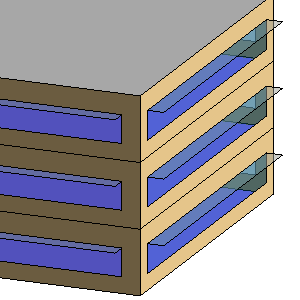

Selezionare questa opzione se si desidera che le finestre risultino ombreggiate da mensole riflettenti durante l'analisi energetica concettuale. Una corretta ombreggiatura riduce significativamente l'energia necessaria per il raffreddamento di un vano in cui vaste aree sono occupate da vetrate esposte.
Nel modello concettuale, le mensole riflettenti automatiche sono solo esterne e non possono essere manipolate separatamente dalle relative finestre. Nel modello concettuale, è tuttavia possibile creare tali mensole o altri tipi di elementi che creano ombra, ad esempio tende, utilizzando le superfici di massa. Per ulteriori informazioni, vedere Uso di mensole riflettenti.
Percentuale superficie lucernari
Consente di specificare la percentuale di tetto che dovrebbe essere riservata ai lucernari. Questo valore è detto anche rapporto lucernario-tetto (SRR). L'impostazione di default è 0%. Per ulteriori informazioni, vedere Procedure ottimali per i lucernari.

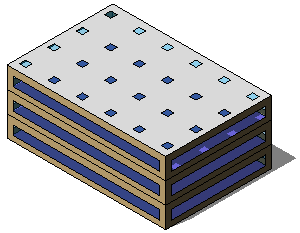

| Percentuale superficie lucernari = 5%. Larghezza e profondità lucernario = 3'. | Percentuale superficie lucernari = 10%. Larghezza e profondità lucernario = 4'. |
 |
 |
Larghezza e profondità lucernario
Quando si specifica un valore per Percentuale superficie lucernari, utilizzare questa impostazione per specificare le dimensioni del lucernario.
Immettere un valore che definisca la larghezza e la profondità del lucernaio. Ad esempio, immettere 4' per creare un lucernario che abbia un'altezza e una profondità di 4'. Per ulteriori informazioni, vedere Calcolo dell'area del lucernario.
