Questa procedura consente di regolare l'inclinazione di pilastri verticali o di pilastri obliqui esistenti tramite la tavolozza Proprietà e gli strumenti di modifica dei pilastri.
- Aprire una vista 3D del progetto.
- Selezionare il pilastro da modificare.
- Nella tavolozza Proprietà, in Vincoli, selezionare uno stile di pilastro obliquo tra Obliquo - basato su punto finale e Obliquo - basato su angolo per definire la modalità di regolazione dell'angolo di inclinazione.Nota: Sono disponibili altre proprietà dei pilastri obliqui. Vedere Proprietà di un'istanza di pilastro strutturale.
- Fare clic su Applica.
- Regolare la posizione della parte superiore del pilastro con il controllo del punto finale. Se il pilastro è impostato su Obliquo - basato su punto finale, è possibile regolare la quota altimetrica della parte superiore del pilastro tramite i controlli di freccia verticale e di testo.

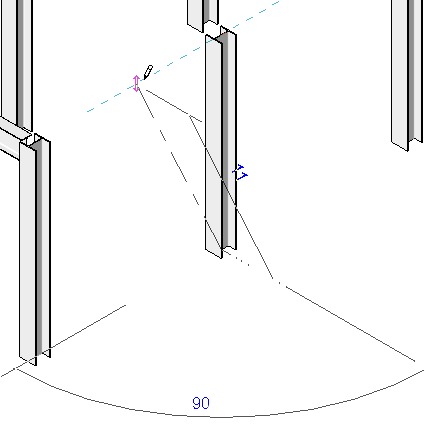

Modifica angolare
- Regolare la posizione della base del pilastro con quella del punto finale. Se il pilastro è impostato su Obliquo - basato su punto finale, è possibile regolare la quota altimetrica della base del pilastro tramite i controlli di freccia verticale e di testo.

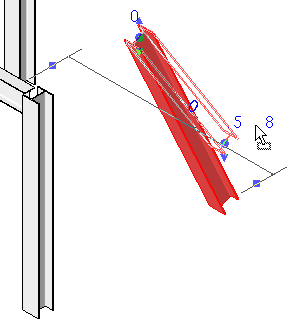

Modifica basata su punto finale

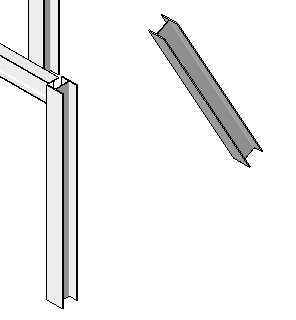

La lunghezza e l'inclinazione del pilastro vengono regolate in base alle impostazioni dei parametri e alle modifiche del punto finale.
