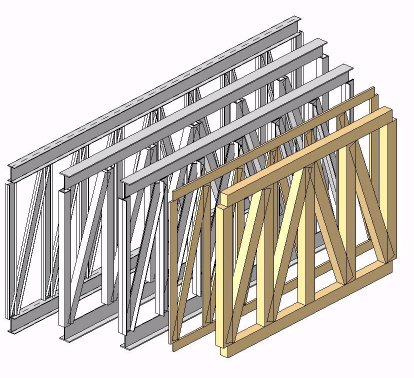

In Revit il layout della trave reticolare viene trasformato in modo da adattarsi all'estensione della trave e vengono creati elementi del telaio corrispondenti alle linee del layout così trasformato. Per ulteriori informazioni, vedere Creazione di una famiglia di travi reticolari.
Come aggiungere una trave reticolare
- Aprire una vista del livello dell'edificio in cui si desidera aggiungere la trave reticolare.
- Fare clic sulla scheda Struttura
gruppo StrutturaTrave reticolare. - Nella tavolozza Proprietà, nel menu a discesa Selettore di tipo, selezionare il tipo di trave reticolare.
- Fare clic sulla scheda Modifica | Posiziona Trave reticolaregruppo Disegna
(Linea) per specificare i punti iniziale e finale della trave reticolare oppure fare clic su
(Seleziona linee) e selezionare il bordo o la linea a cui si desidera vincolare il modello della trave reticolare.
