Posizionamento di un pilastro strutturale obliquo in prospetti o sezioni

1. Aprire una vista di prospetto o di sezione del progetto.
2. Nella barra multifunzione, fare clic su Pilastro strutturale.

   Come selezionare questa opzione


   Scheda Strutturagruppo Struttura Pilastro strutturale
   • Scheda Architetturagruppo Costruiscimenu a discesa Pilastro Pilastro strutturale
3. Utilizzare la finestra di dialogo Piano di lavoro per definire la parte superiore e inferiore del pilastro, se non è disponibile un riferimento di snap. Vedere Impostazione del piano di lavoro.
   Nota: Nella barra delle opzioni, selezionare Snap 3D se si desidera definire un elemento strutturale posizionato in precedenza come una delle estremità del pilastro. Questo metodo di posizionamento garantisce la massima precisione.
4. Fare clic sulla scheda Modifica | Posiziona Pilastro strutturalegruppo PosizionamentoPilastro obliquo
5. Nella tavolozza Proprietà, selezionare un tipo di pilastro strutturale dal menu a discesa Selettore di tipo.

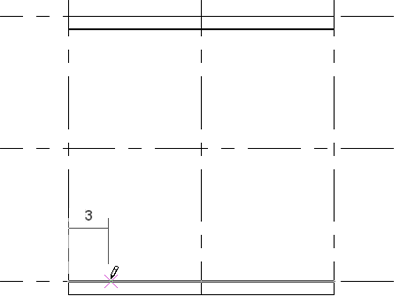

6. Fare clic sul punto di inizio del pilastro utilizzando come riferimento le quote temporanee.

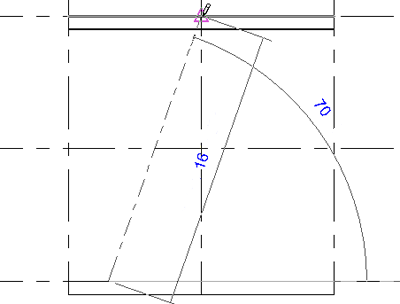

7. Fare clic sul punto finale del pilastro utilizzando come riferimento le quote temporanee.

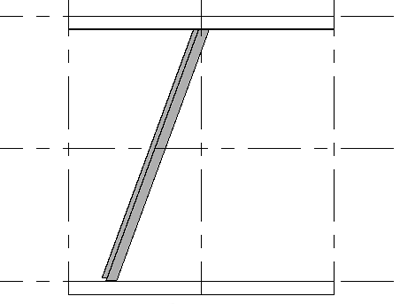

Il pilastro viene inserito in base alle impostazioni definite per i due clic del mouse ed ai livelli associati.
