Divisione di una superficie in base all'intersezione

È inoltre possibile dividere una superficie tramite l'intersezione di livelli 3D, piani di riferimento e curve disegnate sui piani di riferimento.

1. Aggiungere livelli 3D e piani di riferimento 3D in base alle esigenze. Se necessario, disegnare curve sui piani di lavoro paralleli alla forma.
2. Selezionare la superficie da intersecare.
   Nota: Se non è possibile selezionare una superficie, attivare l'opzione Seleziona elementi da superficie. Vedere Controllo della selezione di elementi.
3. Fare clic sulla scheda Modifica | Formagruppo Dividi Dividi superficie.
4. Disattivare le griglie UV.
5. Fare clic su Modifica | Formagruppo Griglie UV e intersezioni Intersezioni.

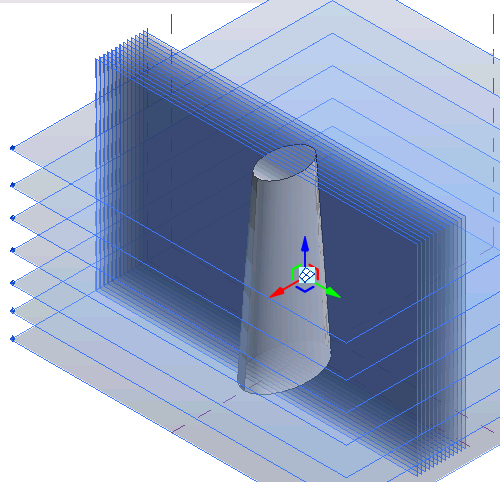

6. Selezionare tutti i livelli, piani di riferimento e curve disegnate su piani di riferimento che divideranno la superficie.

   (Facoltativo) Anziché selezionare manualmente i livelli e i piani, è possibile selezionarli da un elenco di riferimenti con nome.


7. Fare clic su Modifica | Formagruppo Griglie UV e intersezioni Termina. In caso contrario, fare clic su Annulla per ignorare i riferimenti selezionati e uscire dallo strumento Intersezioni.

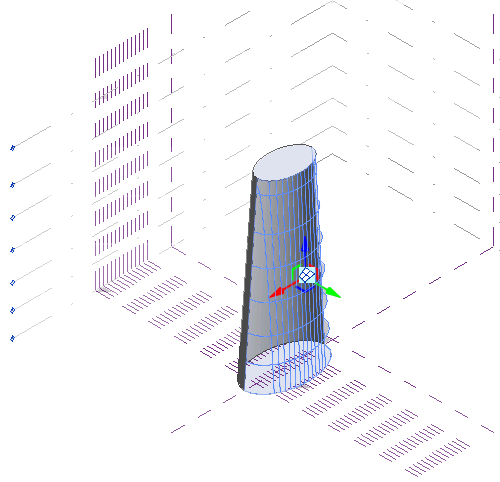

La rimozione di livelli o piani consente di rimuovere le divisioni sulla superficie.

È quindi possibile creare motivi e applicare componenti di motivo alla divisione della superficie risultante.
