Divisione di percorsi tramite algoritmo di distribuzione

Consente di dividere i percorsi e i bordi delle forme per definire i nodi in cui vengono posizionati i componenti.

Quando si divide un percorso, i nodi vengono applicati per indicare la posizione dei punti di posizionamento dei componenti. La divisione viene fatta determinando un numero di divisioni e la distanza tra le divisioni o tramite intersezione con riferimenti (livelli, piani di riferimento verticali o altri percorsi divisi).

  1. Nell'area di disegno, disegnare un modello o una linea di riferimento su cui verranno posizionati i componenti adattivi ripetuti.

    Analogamente, è possibile creare una forma e utilizzare i relativi bordi.

    Linea di modello Bordo forma




  2. Nell'area di disegno selezionare il percorso da dividere. Se il percorso è il bordo di una forma, premere CTRL per selezionare entrambi i lati di un cerchio o tutti i lati di un poligono.
  3. Fare clic sulla scheda Modifica | Linee gruppo Dividi Dividi percorso.
    Linea modello divisa Bordo forma diviso




Nota: È possibile dividere catene di linee o percorsi chiusi allo stesso modo.

Per default, il percorso verrà diviso in 5 segmenti con 6 nodi equidistanti (per i modelli imperiali) o 4 segmenti con 5 nodi equidistanti (per i modelli metrici). Se necessario, è possibile modificare il numero e la spaziatura dei nodi.

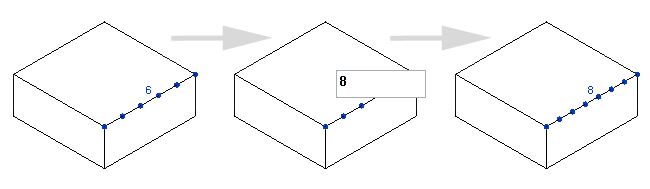

Nell'area di disegno viene visualizzato il numero di nodi del percorso diviso. Fare clic su questo numero e immettere un nuovo numero di nodi. Al termine, premere INVIO per modificare le divisioni.

Allo stesso modo, selezionare un percorso diviso e modificare la proprietà Numero nella sezione Nodo della tavolozza Proprietà. Se il metodo di layout è stato cambiato, potrebbe essere necessario modificare la proprietà Layout in Numero predefinito.

È possibile adeguare il layout della spaziatura modificando le proprietà del percorso diviso.

È anche possibile selezionare un percorso diviso mediante il tasto TAB per dividerlo ulteriormente.
