Questo esercizio spiega come definire i parametri dell'analisi, avviare l'analisi e verificare che venga eseguita correttamente.

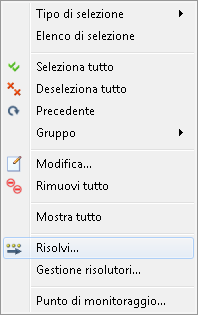

1. Fare clic con il pulsante destro all'esterno del modello, quindi fare clic su Risolvi...

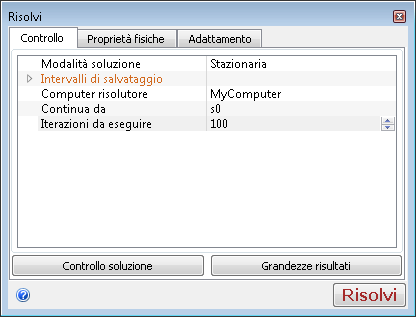

2. Nella scheda Controllo, impostareIterazioni da eseguire su 100.

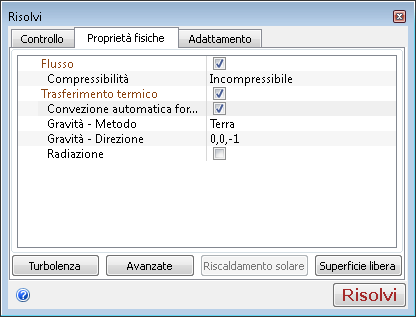

3. Nella scheda Proprietà fisiche, attivare le opzioniTrasferimento termico e Convezione automatica forzata. Fare clic su Risolvi.

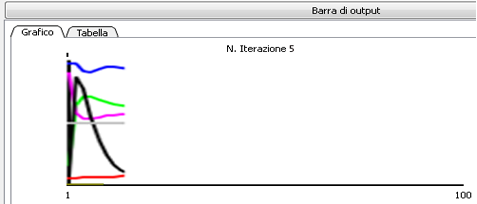

4. Al termine del processo di avvio, dopo l'inizio dell'analisi, nella barra di output del monitor di convergenza viene tracciato l'avanzamento della soluzione:

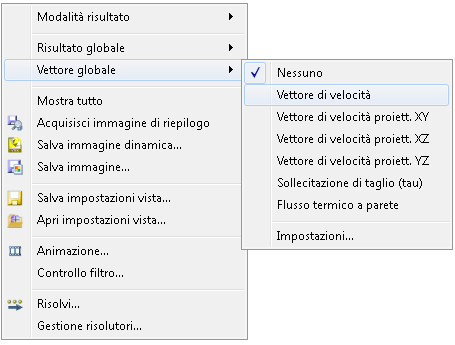

5. Quando viene visualizzato il grafico, fare clic con il pulsante destro del mouse all'esterno del modello, espandere Vettore globalee fare clic su Vettore di velocità.

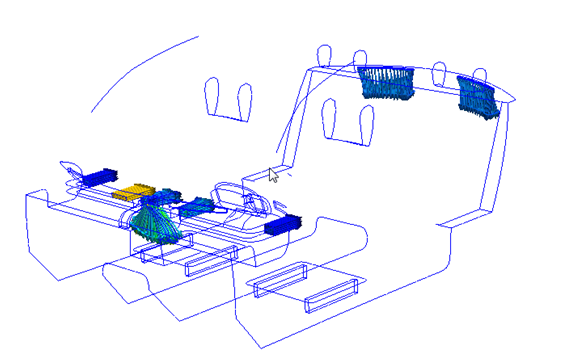

6. Attivare la vista Contorno e verificare che il flusso entri dalla parte anteriore dell'abitacolo ed esca dalla parte posteriore.
7. Se i vettori non vengono visualizzati come mostrato nell'immagine precedente, fare clic con il pulsante destro del mouse e scegliere Risolvi... Nella finestra di dialogo Risolvi, fare clic su Interrompi. Esaminare le assegnazioni dei materiali, le condizioni al contorno, le direzioni del flusso e le impostazioni della mesh e, se necessario, correggerle.
8. Completare l'esecuzione dell'analisi prima di procedere al capitolo 12.
Fine dell'esercizio
