Per utilizzare Autodesk® Simulation CFD per la simulazione di un sistema HVAC, è necessario definire sia gli elementi strutturali che l'aria interna, anche se in genere l'aria non viene "creata" come parte di un modello CAD o BIM. In questo passaggio, il grande spazio vuoto all'interno della sala esposizioni verrà definito come aria.
Per default, non è possibile visualizzare la parte dell'aria poiché è bloccata dalla parte delle pareti.

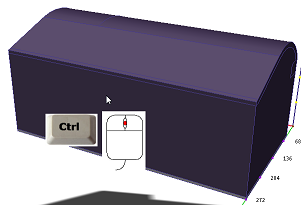

1. Per visualizzare l'aria, nascondere la parete tenendo premuto CTRL e facendo clic con il pulsante centrale del mouse:
|
|

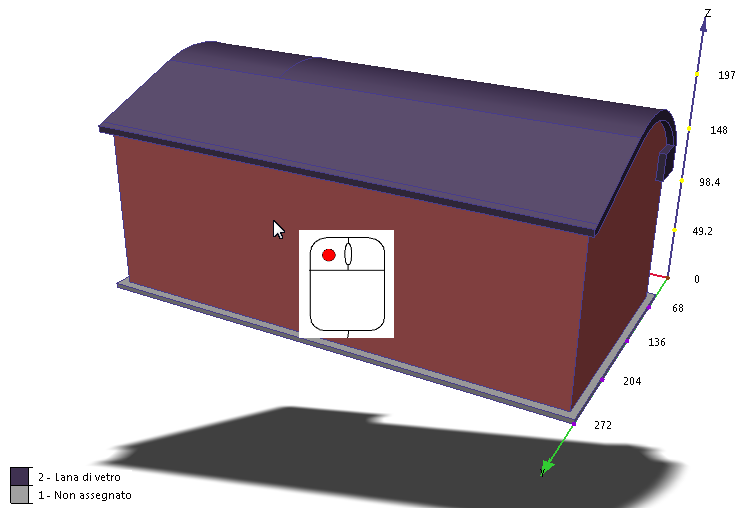

2. Fare clic sulla parte dell'aria per selezionarla:
3. Nel gruppo contestuale Materiali, fare clic su Modifica:

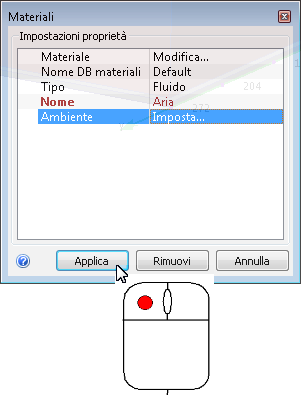

4. Nella finestra di modifica rapida Materiali, verificare che l'opzione Tipo sia impostata su Fluidoe Nome su Aria.

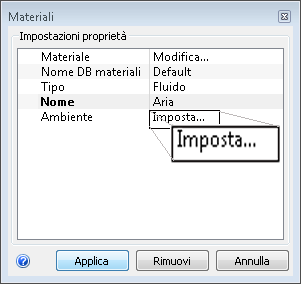

5. Nella riga Ambiente, fare clic su Imposta...

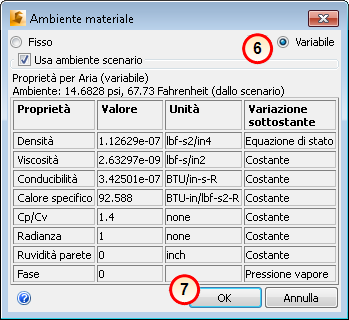

6. Nella finestra di dialogo Ambiente materiale, fare clic su Variabile.
7. Fare clic su OK.
8. Nella finestra di modifica rapida Materiali, fare clic su Applica.
Il risultato che si dovrebbe ottenere.

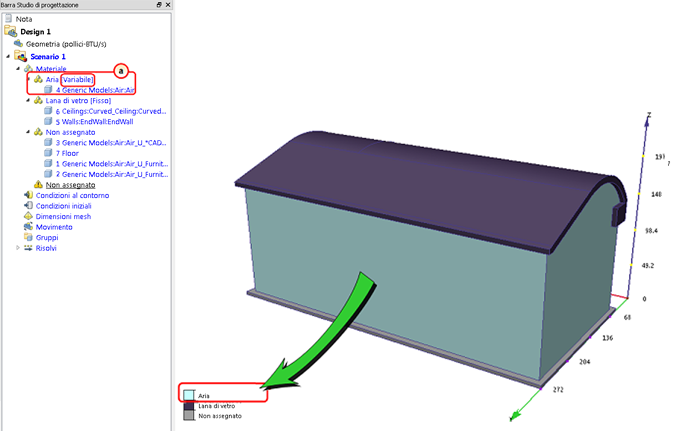

9. Per verificare che il materiale Aria sia assegnato correttamente, controllare la barra Studio di progettazione e il colore della parte:
- a. Nella barra Studio di progettazione, verificare la corretta impostazione del materiale per la parte Aria. Assicurarsi che il nome del materiale Aria sia seguito dalla parola Variabile.
- b. La parte Aria deve essere di colore blu per corrispondere al colore di Aria nella legenda.
