Le alette sono parti in lamiera molto sottili all'interno del condotto. Invece di modellarle con parti solide sottili, è possibile utilizzare parti di superficie. Dal punto di vista geometrico, le parti sono superfici caratterizzate su un flusso separato sui due lati.
Fare clic qui per eventuali domande sull'applicazione delle impostazioni

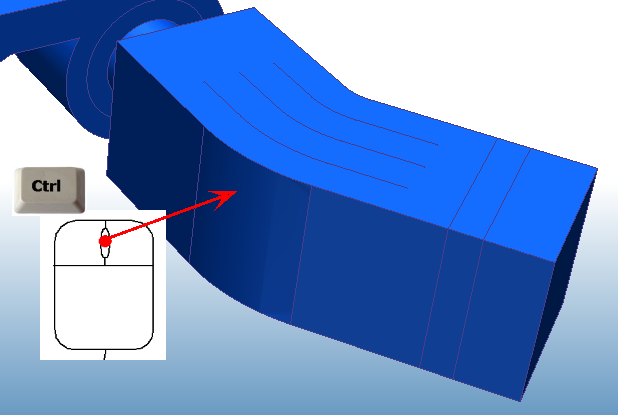

Nascondere il condotto di entrata (se visibile).

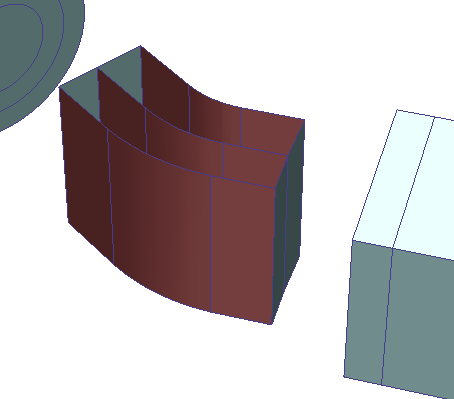

Passaggio alla modalità Selezione superficie.

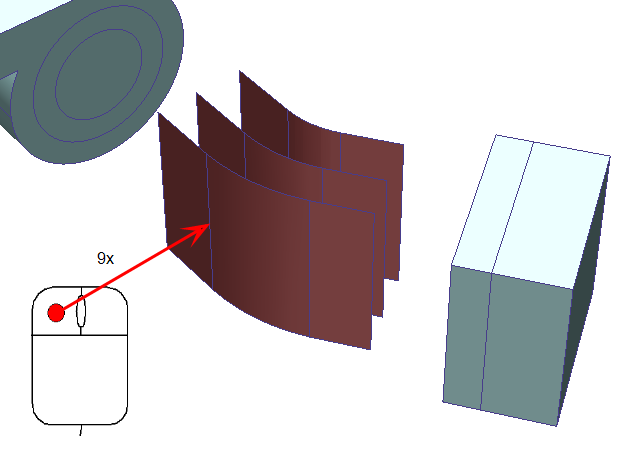

Selezionare le superfici delle alette (9 in tutto)
Aprire la finestra di dialogo di modifica rapida Materiali in UNO dei seguenti modi:
- Fare clic sul pulsante Modifica nella barra degli strumenti:
- Fare clic su Modifica nel gruppo contestuale Materiali:

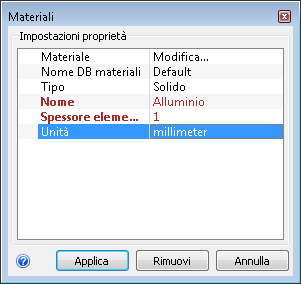

Nella finestra di dialogo di modifica rapida Materiali, impostare Tipo = Solido.
Nome DB materiali = Default
Nome = Alluminio
Spessore elemento Shell = 1
Unità = millimetri
