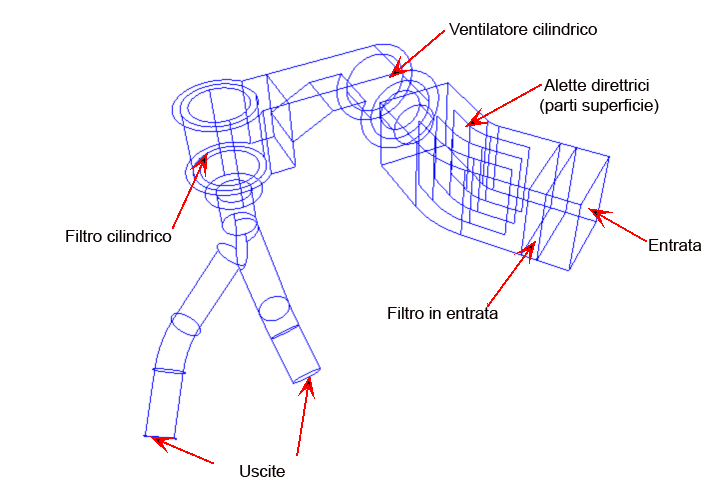

In questo sistema di condotti HVAC, l'aria fluisce attraverso più filtri e un ventilatore centrifugo e poi esce attraverso due tubi di distribuzione.
La geometria è costituita da volumi di aria e da diversi componenti interni. Nel tipico modello di produzione CAD sono incluse in genere anche le parti della parete del condotto. Tuttavia sono state omesse da questa esercitazione, poiché l'attenzione non è posta sul trasferimento termico. Se l'obiettivo fosse stato comprendere il modo in cui i condotti influenzano la distribuzione della temperatura, sarebbe stato necessario includere le parti della parete del condotto nella geometria.
In questa esercitazione, verrà illustrato come utilizzare un materiale Ventilatore centrifugo e una resistenza cilindrica distribuita. Entrambi questi oggetti materiale sono sensibili alle impostazioni applicate nella finestra di dialogo Materiali, quindi prestare particolare attenzione quando vengono definiti.
È possibile utilizzare le parti di superficie per simulare la presenza di alette guida di lamiera a parete sottile nel condotto. Nelle versioni della geometria Pro/Engineer, SolidWorks e Parasolid, le alette guida sono state modellate con superfici che non erano una parte di una qualsiasi parte 3D nel modello CAD. In Autodesk® Inventor, Solid Edge e ACIS, i volumi tridimensionali sono stati costruiti in modo che i lati fossero le alette guida. Questi volumi vengono considerati come regioni fluide e ai lati è assegnato un materiale solido. Si tratta di un modo diverso per utilizzare le parti di superficie in un modello di analisi di Autodesk Simulation CFD.
Argomenti principali
- Resistenze distribuite non allineate ad un asse cartesiano
- Oggetto materiale del ventilatore centrifugo
- Resistenza cilindrica distribuita (per un filtro)
- Parti di superficie per simulare ostruzioni della lamiera
Obiettivo
L'obiettivo di questa analisi è di confrontare la portata delle due uscite.
