In questo passaggio, anziché creare un'animazione tra gli scenari, vengono utilizzate più finestre di layout per confrontare i campi della velocità uno accanto all'altro.

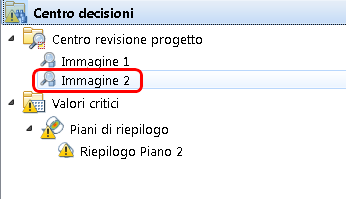

Fare clic su Immagine 2 sotto Centro revisione progetto per mostrare l'immagine di riepilogo della velocità:
Per visualizzare quattro finestre di layout, nella scheda Visualizza, fare clic su Finestre di layout e selezionare quattro:

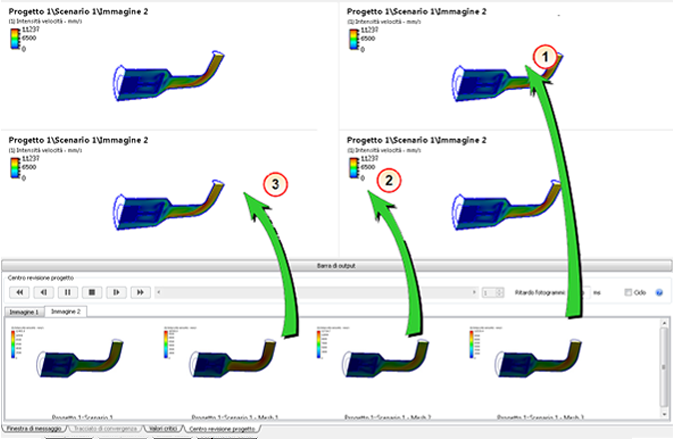

Aggiungere gli scenari alla vista trascinando ogni miniatura in una finestra di layout separata:

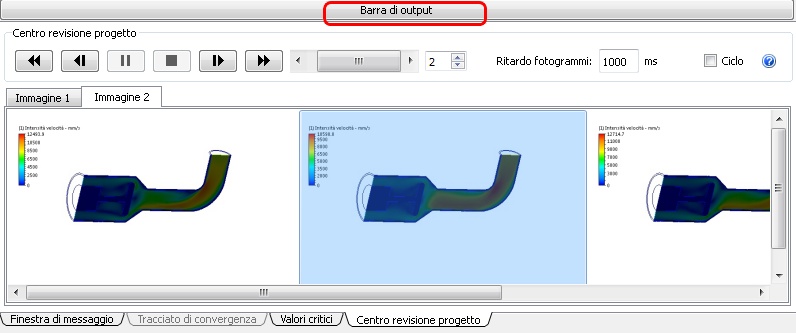

Per comprimere la barra di output, ed espandere la finestra grafica, fare clic su Barra di output.
Per accedere a tutte le finestre di layout contemporaneamente, nella scheda Visualizzafare clic su Collega viste.

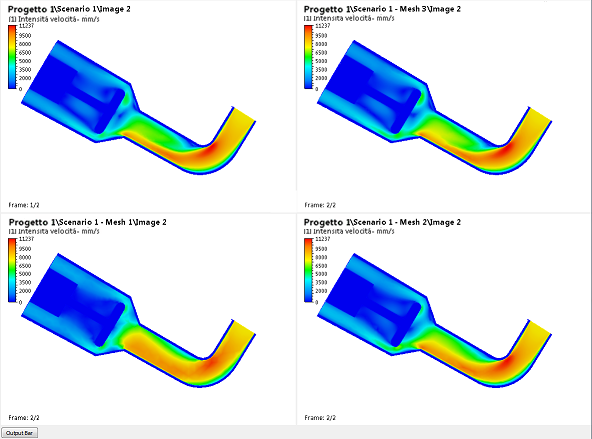

Eseguire lo zoom in avvicinamento e orientare il modello in modo che sia possibile vedere chiaramente l'effetto della mesh sui risultati:
