Nella scheda Imposta, fare clic su Risolvi:
Fare clic qui per eventuali domande sull'applicazione delle impostazioni
Fare clic sulla scheda Proprietà fisiche.
Flusso = On
Fare clic sulla scheda Controllo.
Iterazioni da eseguire = 100
Per ottenere una mesh valida lungo gli spigoli della superficie, attivare il flag mesh_boundary_blend con Gestione flag:
- Per aprire Gestione flag, fare clic sulla scheda Imposta > gruppo Strumenti Studio di progettazione > Flag (dal menu a discesa).

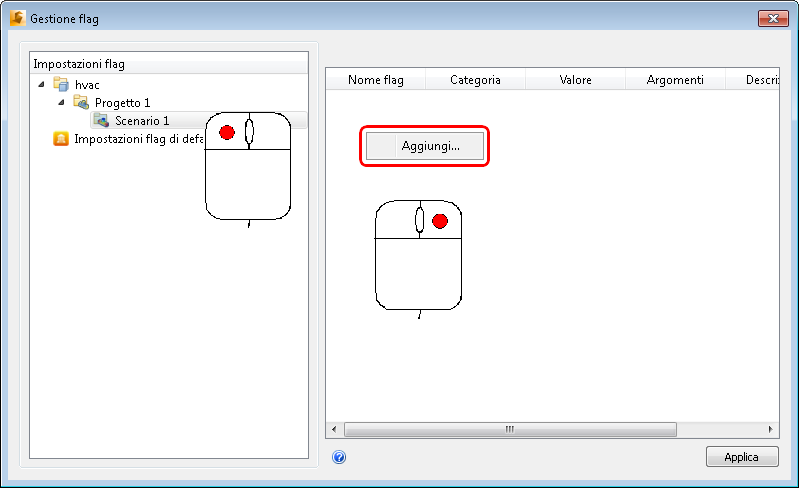

- In Gestione flag, fare clic con il pulsante sinistro del mouse sul nome dello scenario. Fare clic con il pulsante destro del mouse nel riquadro adiacente, quindi fare clic su Aggiungi.
- Nella finestra di dialogo Aggiungi nuovo flag, immettere mesh_boundarylayer_blend. Fare clic su OK.

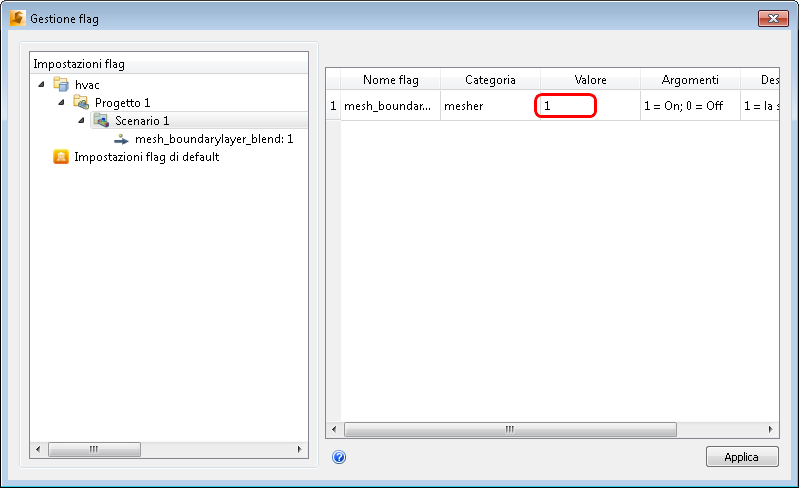

- Immettere 1 nella colonna Valore, quindi fare clic su Applica.
Per chiudere Gestione flag, fare clic sulla X che si trova nell'angolo superiore destro della finestra di dialogo.
Fare clic su Risolvi per avviare l'analisi.
È necessario impostare il numero di iterazioni a 100 per ridurre il tempo totale dell'esercizio. Per eseguire l'analisi per la convergenza automatica, aumentare il numero di iterazioni a 300.
Durante la creazione della mesh, nella barra di output vengono visualizzati messaggi informativi.
Una volta completata la mesh, verrà eseguita l'analisi.
