Nella scheda Imposta, fare clic su Risolvi:
Fare clic qui per eventuali domande sull'applicazione delle impostazioni

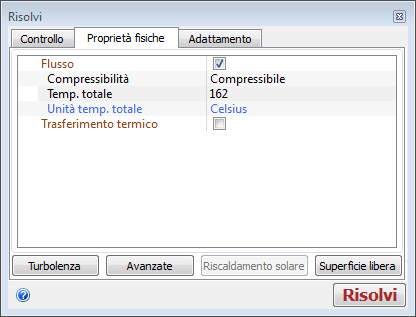

Fare clic sulla scheda Proprietà fisiche.
Flusso = On
Compressibilità = Compressibile
Temp. totale =162
Unità temp. totale = Celsius
Fare clic sulla scheda Controllo.
Iterazioni da eseguire = 500
Fare clic sul pulsante Grandezze risultati.
Attivare l'output del numero di Mach selezionando Numero di Mach. Fare clic su OK.
Fare clic su Risolvi per avviare l'analisi.
Abbiamo impostato il numero di iterazioni a 500 per ridurre il tempo totale dell'esercizio. La valutazione automatica della convergenza probabilmente arresterà l'analisi prima di raggiungere 500 iterazioni. Per eseguire iterazioni aggiuntive, seguire questi passaggi per disabilitare l'opzione Valutazione automatica della convergenza:
|
1. Nella scheda Controllo, fare clic sul pulsante Controllo soluzione nella finestra di dialogo Risolvi. 2. Nella finestra di dialogo Controlli soluzione, fare clic sul pulsante Avanzate. 3. Nella finestra di dialogo Controllo soluzione avanzato, deselezionare Valutazione automatica della convergenza. 4. Chiudere entrambe le finestre di dialogo. 5. Nella finestra di dialogo di modifica rapida Risolvi, fare clic sul pulsante Risolvi per continuare l'analisi. |
Durante la creazione della mesh, nella barra di output vengono visualizzati messaggi informativi.
Se questa è stata avviata da Pro/Engineer, l'interfaccia CAD viene visualizzata durante la generazione della mesh e nell'interfaccia CAD vengono scritti messaggi di stato.
