In questa esercitazione, modelliamo il flusso su un proiettile che si sposta a Mach 1,5 attraverso l'aria a livello del mare.
Utilizzando le tecniche consigliate per il flusso esterno ad alta velocità, il proiettile viene immerso in un grande volume d'aria. Una regione secondaria circonda il proiettile per aiutare a evidenziare la mesh nella regione dell'urto prevista e nella scia.

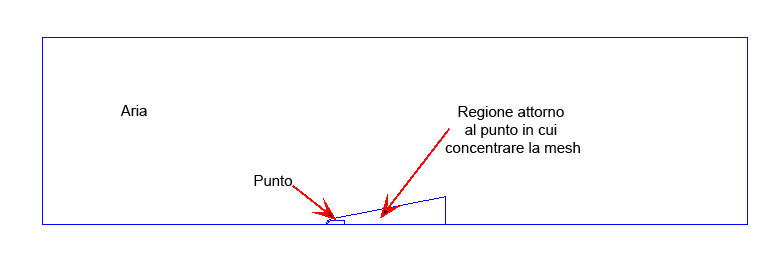

Di seguito è riportata la geometria della simulazione:
Una vista ravvicinata del proiettile:
La geometria è asimmetrica intorno all'asse X. La mesh è molto fine in prossimità del corpo per acquisire le sfumature complessa e molto più grossa vicino al contorno del campo lontano.
Il contorno del campo lontano si estende per circa 50 lunghezze di corda dal corpo. Le condizioni del contorno sono posizionate a così lontane dal corpo per ridurre al minimo l'influenza diretta sul flusso in prossimità del corpo.
Argomenti principali
- Flusso compressibile esterno
- Asimmetrico (2D)
- Creazione di materiali
- Flusso supersonico con urti
Obiettivi
