レッスン 4: ハンドルを作成する

ここでは、掃除機の胴体に穴を作成して、ハンドルを作成します。以前と同様に、メインの胴体のシェイプを構築したときに、サーフェスを大きく作成して、交差を作成します。

ただし、今回は交差とトリミングのツールを使用せずに、端が鋭いシェイプを作成します。代わりに Surface Fillet ツールを使用して、丸みのあるエッジの作成とトリミングを同時に実行します。

チュートリアルのレッスン 4 をご覧ください。

チュートリアルファイルを開く(オプション)

レッスン 3 を問題なく完了した場合は、次の手順の「ハンドルのサーフェスを作成する」に進みます。

レッスン 3 の作業に問題があった場合は、CourseWare プロジェクトの wire フォルダにある vacuum_Part3.wire というファイルを開きます。このファイルには、レッスン 3 の完成モデルが保存されています。

ハンドルのサーフェスを作成する

スキンサーフェスを使用してハンドルを作成します。スキンサーフェスはチュートリアルファイルに用意されているハンドルカーブから構築されています。

まず、ハンドルカーブのコピーを作成し、これを掃除機のそばに移動して、スキンに必要な 2 つのカーブを作成します。

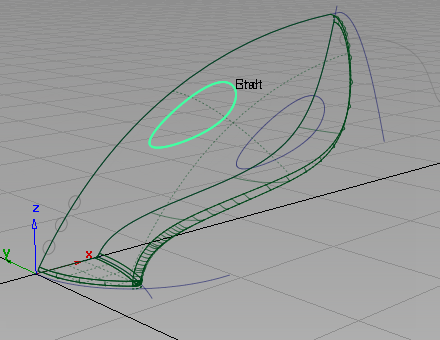

Pick > Object を選択し、楕円形のハンドルカーブを選択します。
Edit > Copy、Edit > Paste の順に選択します。画面上は変化がないように見えますが、2つ目のカーブが作成され、オリジナルの上に配置されています。これは選択されており、このまま移動することができます。
Transform > Move を選択します。パースビューで作業しているため、マウスボタンを使用して X、Y、Z 方向の移動を指定できます。

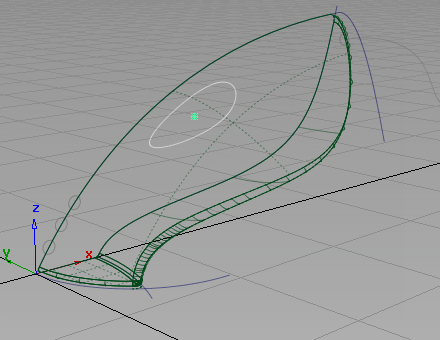

を使用してドラッグし、2 つめのカーブを負の Y 方向に移動します。掃除機の胴体サーフェスの外側にカーブを移動します。

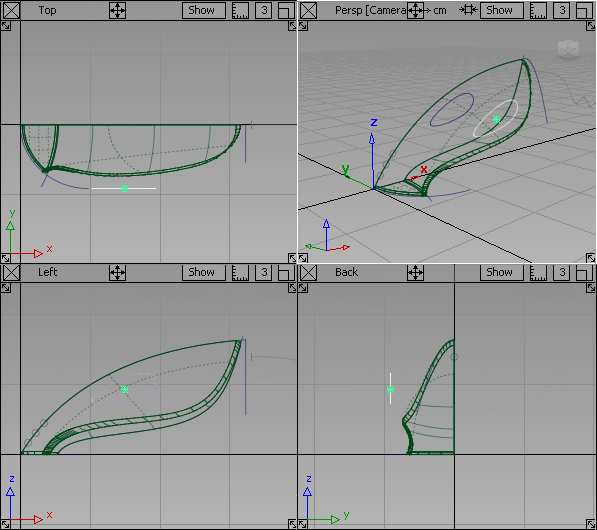

F9ホットキーを使用して、4つのビューをすべて表示し、コピーしたカーブがメインの胴体の外側にあることをチェックします。
Pick > Nothing を選択してカーブの選択を解除します。
F8ホットキーを使用して、パースビューに戻します。
次に、2 つのハンドルカーブの間にスキンサーフェスを作成します。
Surfaces > Skin ツールを選択します。
1つ目のカーブを選択するように要求されます。1つ目のハンドルカーブをクリックして、スキンサーフェス用に選択します。

カーブが強調表示され、次のカーブの選択を要求するプロンプトが表示されます。2つ目のハンドルカーブをクリックして選択します。

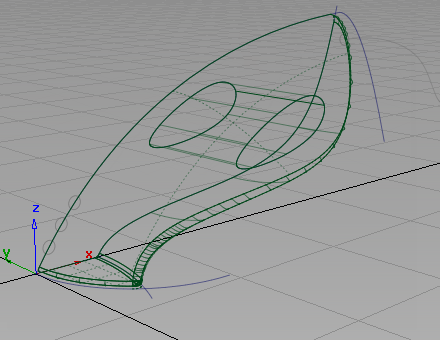

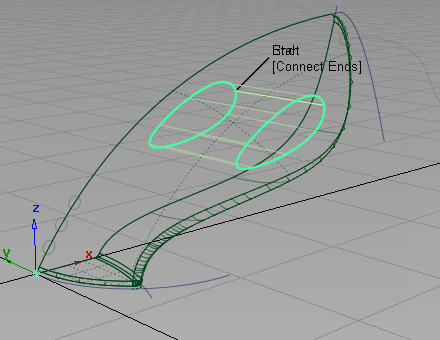

スキンサーフェスが作成され、緑色で強調表示されます。
Pick > Nothing を選択して、スキンサーフェスの選択を解除します。
Diagnostic Shade を使用して、ハンドルのサーフェスが胴体のサーフェスを貫通していることをチェックします。

ヒント:
ハンドルのサーフェスが胴体のサーフェスに達していない場合は、Pick > Object を使用して、2 つめのハンドルカーブを選択します。次に、で Transform > Move を使用して、カーブの位置を調整します。スキンサーフェスはコンストラクションヒストリを持っているため、マウスボタンを放すと新しいカーブの位置にサーフェスが再構築されます。
Diagnostic Shade の wireframe アイコンを選択して、ワイヤフレームビューに戻ります。

ハンドルのフィレットを作成する

次に、Surface Fillet ツールを使用して、ハンドルと上部の胴体サーフェスをトリミングし、丸みのあるエッジを作成します。

Surfaces > Multi-Surface Fillet > Surface Fillet を選択します(Alias Design を使用している場合は、Surfaces > Surface Fillet を選択します)。このフィレットサーフェスには、以前に使用した設定を使用するため、オプションボックスは開きません。
注:
前のフィレットの構築後に Alias を終了している場合、「ノズルのフィレットを作成する」を参照して、適切な Surface Fillet オプションを使用してください。

サーフェスを選択するよう要求されます。
上部のサーフェスをクリックして選択します。
サーフェスが選択され、ピンクで強調表示されます。
ハンドルのサーフェスをクリックして選択します。

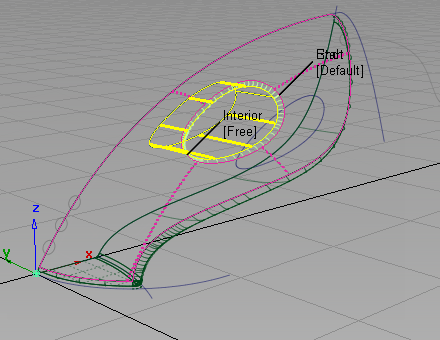

サーフェスが選択されて黄色で強調表示され、Build ボタンがビューの右下隅に表示されます。

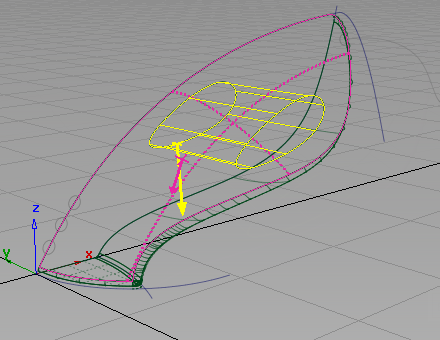

両方のサーフェスに、フィレットを構築するサーフェスの側面であることを示す矢印が表示されます。

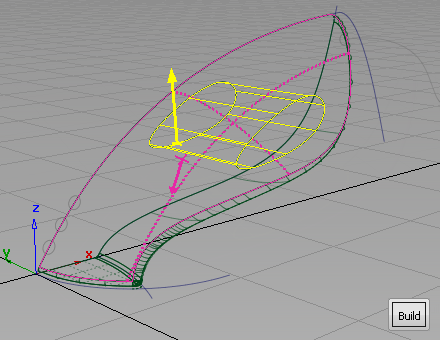

ピンク色の矢印を掃除機のサーフェスに対して内側に向ける必要があります。矢印がサーフェスから外側に向いている場合は、クリックして反転させます。

黄色の矢印はハンドルのサーフェスの外側を向いている必要があります。矢印がハンドルの中心に対して内側に向いている場合は、クリックして反転させます。
Buildをクリックします。

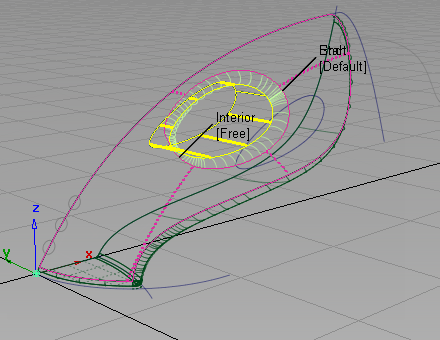

小さいフィレットサーフェスが作成され、上部とハンドルのサーフェスがトリミングされます。

持ちやすいハンドルを作成するには、比較的大きいフィレットが必要です。
Surfaces > Multi-Surface Fillet > Surface Fillet を選択して、オプションウィンドウを表示します(Alias Design を使用している場合、Surfaces > Surface Fillet を選択します)。
Chordal Type では、Chordal length を選択します。
Chordal Length ボックスに 125 と入力し、キー(Windows)またはキー(Mac)を押してフィレットサイズを調整します。

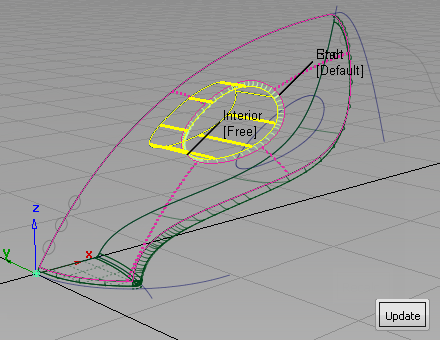

Update ボタンがビューの右下コーナーに表示されます。
Update をクリックしてフィレットを再作成します。

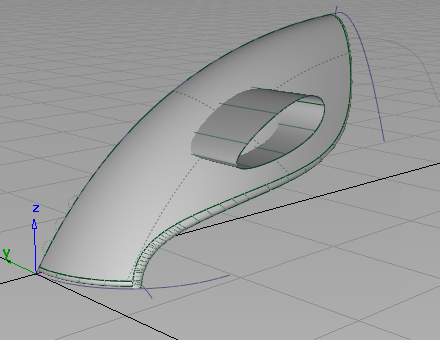

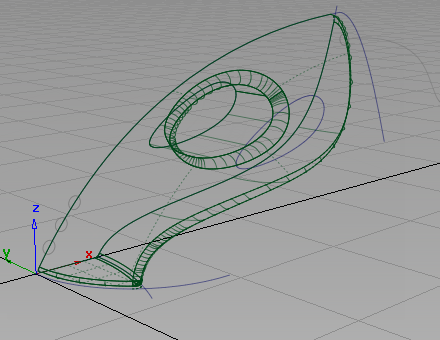

より大きいサイズのフィレットが再構築され、さらに持ちやすいハンドルデザインになります。

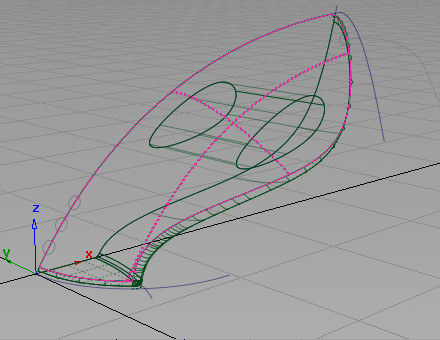

すべてのサーフェスの選択を解除するには、Pick > Nothing を選択します。
これで、掃除機のデザインのメインの胴体のシェイプが完成しました。

作業内容を保存する
