サーフェス テクスチャは、イメージ ファイル(File テクスチャおよび Stencil テクスチャ)またはコンピュータ グラフィック プロシージャ(Bulge、Checker、Cloth、Curvature、Fractal、Grid、Highlight、Mountain、Noise、Ramp、および Water の各テクスチャ)を使用することによりさまざまなタイプのサーフェス マテリアルをシミュレートする 2 次元テクスチャです。
Surface テクスチャには、上記のとおり 13 種類あります。
環境テクスチャは方向に従ってマップされる。Surface テクスチャと Solid テクスチャは位置に従ってマップされます。
Surface テクスチャをシェーダの Reflection パラメータにマップしてはいけません。マップした場合、見た目がリアルな反射が作成されません。
File テクスチャ

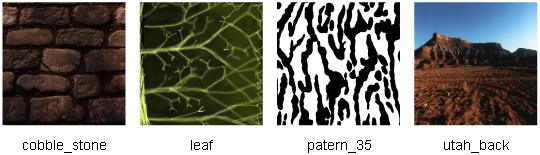

File テクスチャを使用すると、イメージ ファイルを Surface テクスチャとして使用できるようになります。イメージ ファイルは、ペイント パッケージ、Alias の統合スケッチ ツール(『Sketching book』を参照してください)、写真スキャン用のスキャナなどを使用したり、シーンをレンダリングして作成できます。
Bulge テクスチャ

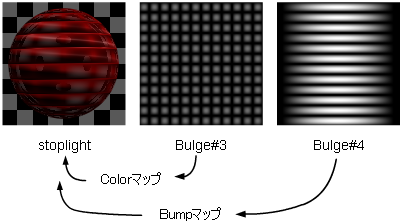

Bulge テクスチャは、端に近づくに従ってフェードしてグレーになる白い正方形のグリッドとして表示されます。Bulge テクスチャを Bump マップか Displacement マップとして使用すれば、サーフェスの膨らみを表現できます。Transparency マップとして使用すれば、周囲が汚れている窓をシミュレートできます。また、Color マップとして使用すればタイルをシミュレートできます。
Checker テクスチャ
Checker テクスチャは、チェッカー盤の模様を表現します。
模様の色やサイズを変更することができます。
Cloth テクスチャ

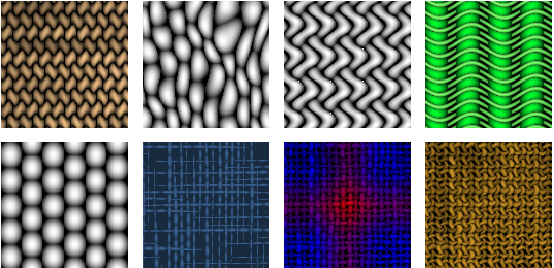

Cloth テクスチャは繊維や、その他の織物マテリアルをシミュレートします。
Cloth テクスチャを使用する場合は、次の点に注意してください。
- 3 種類のランダム化パラメータ（Randomness、Width Spread、Bright Spread）がすべて 0 に設定されている場合、レンダリング速度が速くなります。
- きめの細かい Cloth テクスチャではエイリアシングやモアレ模様が生じる可能性があります。この現象は特に、テクスチャを遠くから見たときに顕著です。この場合は Randomness の値をゼロ以外の小さな値に設定するか、Convert Solid Tex を使用して Cloth テクスチャをイメージ ファイルに変換します。「Solid テクスチャから File テクスチャへの変換」を参照してください。
- Bump マップや Displacement マップとして Cloth テクスチャを適用した場合、U Thread Color と V Thread Color を白、Gap Color を黒にそれぞれ設定し、Intensity パラメータ（Amult と Aoffset）を使用して、バンプ効果や変形効果の強度を制御します。Blurmult の値を下げれば、バンプ効果や変形効果が大きくなります。一般的に Amult 値とBlurmult 値は非常に小さく（0.1 未満）する必要があります。
Fractal テクスチャ

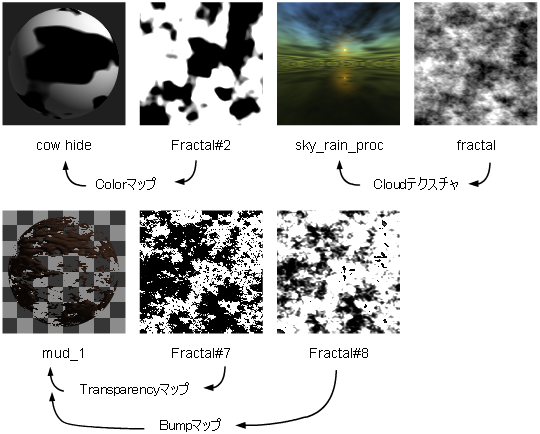

Fractal テクスチャは、特定の周波数分布(フラクタル)を用いたランダム関数で表現され、さまざまな種類のエフェクトを作成するのに使用されます。Fractal テクスチャを Bump マップや Displacement マップとして使用し、岩や山をシミュレートしたり、Transparency マップを使用して雲や炎をシミュレートしたりすることができます。倍率(カメラからの距離)が異なっても、Fractal テクスチャの粗さは同じレベルです。
Grid テクスチャ

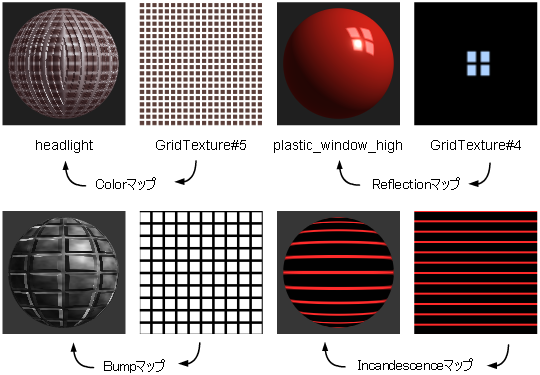

Grid テクスチャはスカラーのグリッド パターンを表現します。
Mountain テクスチャ

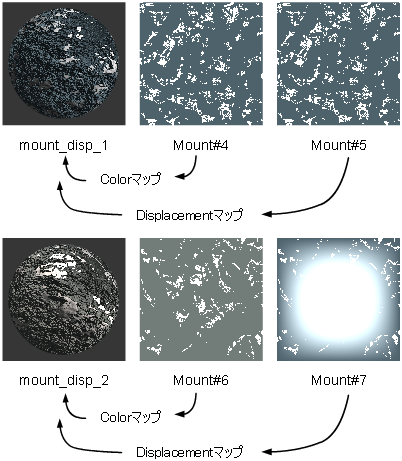

Mountain テクスチャは、2 次元のフラクタル模様を利用して岩盤の地形を表現したものです。Mountain テクスチャを Color マップと(平らなサーフェス上で)Bump マップ、または Color マップと Dispalacement マップとして使用すると、頂上が雪で覆われた山々をシミュレーションすることができます。
Color マップと Bump マップ、または Color マップと Displacement マップとして Mountain テクスチャを適用する際は、以下の点に注意してください。
- Mountain テクスチャでは Bump マップや Displacement マップに従って Color マップを計算するため、雪の位置などはサーフェスの Displacement にもとづいて計算されます。
- Mountain テクスチャのカラー パラメータ（Snow_color と Rock_color）は Color マップのみに関連しているため、Bump マップや Displacement マップでは機能しません。同様に、Mountain テクスチャのカラー以外のパラメータは Bump マップや Displacement マップのみに関連しているため、Color マップ上では機能しません。
- Bump マップや Displacement マップで Boundary パラメータ、Snow Levels パラメータ、Recursion Depth パラメータ（Level_max）を使用すると、Color マップの対応するパラメータの設定は無効になります。たとえば Color マップの雪や岩の境界のごつごつした状態は、Bump マップや Displacement マップの Boundary 値で制御されます。
Noise テクスチャ

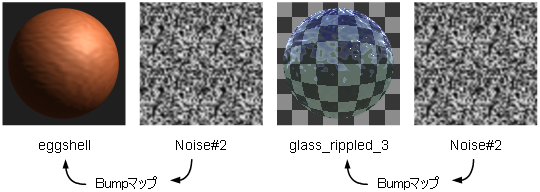

Noise テクスチャは 2 色のランダム パターンを表現します。Noise テクスチャは、カメラに近づくほど滑らかな表示になります。
Ramp テクスチャ

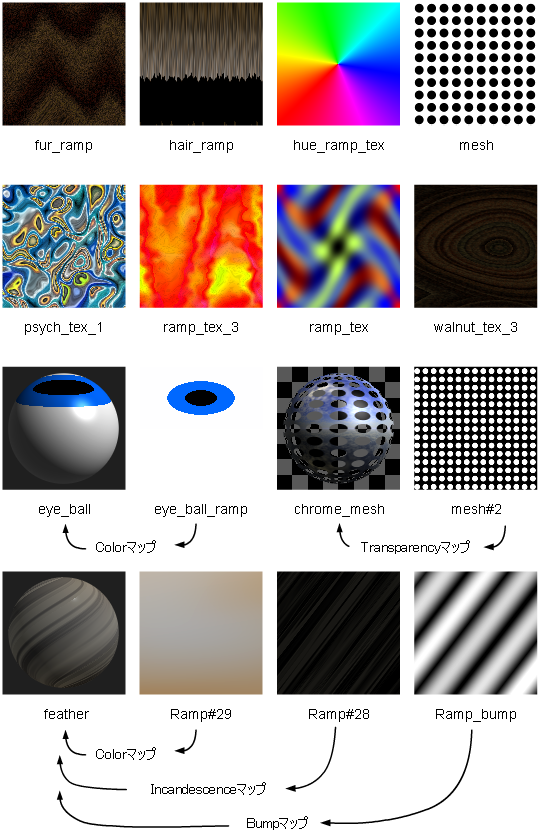

Ramp テクスチャは、一連のカラーによるグラデーションで表示されます。Ramp テクスチャを使用して、いろいろな種類のエフェクト(縞模様、幾何学的なパターン、斑点状のサーフェス)を作成することができます。
特定の単一チャンネルのパラメータ（Reflectivity、Bump、Displacementなど）にマップしないかぎり、既定のRampテクスチャは青/赤/黒になります。単一チャンネルのパラメータにマップすれば、既定の Ramp テクスチャは黒/白/黒になります。
Ramp テクスチャは、以下のように使用します。
- 2 次元の環境バックグラウンドとして
- Environment Sphere テクスチャのソース ファイルとして使用し、空と水平線をシミュレートする
- 木目、大理石、岩などをシミュレートする投影テクスチャのソース ファイルとして
Ramp テクスチャを複雑にしすぎると、アニメーション中にエイリアシングが発生することがあります。この場合は、Convert Solid Tex を使用して、Ramp テクスチャをイメージ ファイルに変換します(「Solid テクスチャから File テクスチャへの変換」を参照してください)。
Stencil テクスチャ

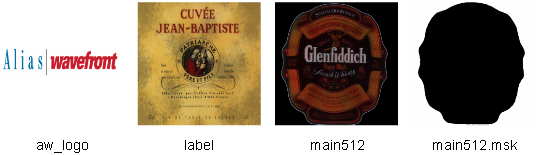

Stencil テクスチャは、File テクスチャと似ています。Stencil テクスチャは、イメージ ファイルを Surface テクスチャとして使用することができます。また、イメージ ファイルをマスキングして、サーフェスを覆う方法を制御することもできます。Stencil テクスチャを使用して、異なるテクスチャを重ねたり、ラベルマップして、テクスチャのどの部分を表示するかを制御することができます。
「ラベルをシェーダにマッピングする」を参照してください。
Water テクスチャ

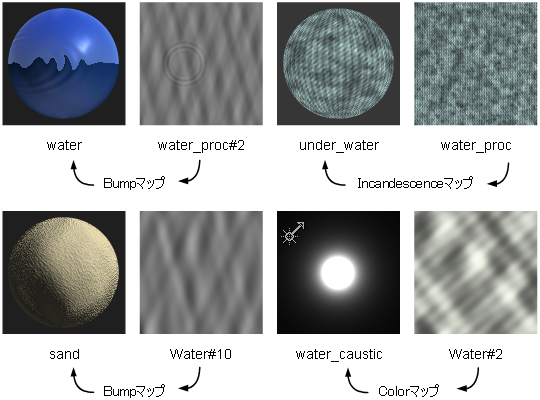

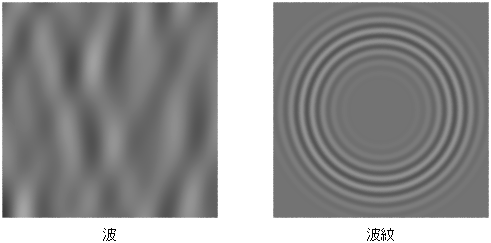

Water テクスチャは直線的な水の波(Wave)、水に物を落としたときにできるような同心円状の波紋(Ripple)、波と波紋の組み合わせをシミュレーションします。Water テクスチャを Bump マップか Displacement マップとして使用すれば、水をシミュレートできます。Color マップとして使用すれば、水面での光の反射や屈折をシミュレートできます。
Water Texture Parameters には、線形の波の外観を制御する Linear Wave Parameters と、同心円状の波紋の外観を制御する Concentric Ripple Parameters があります。
