2 つのメッシュ セット、またはメッシュ セットとサーフェス セットが交差するところにカーブを作成します。
2 つのメッシュのセットまたはメッシュのセットと NURBS サーフェスのセットを選択すると、ツールにより交線にカーブが作成されます。後でカーブオンメッシュを使用してメッシュを切り取ったり、カーブオンサーフェスを使用してサーフェスをトリミングしたりすることができます。
2 セットのメッシュを交差させる
- Mesh > Mesh Curves > Mesh Intersect

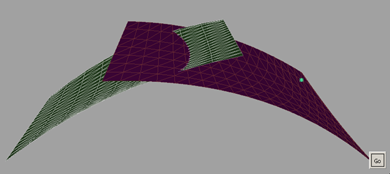

の順に選択します。 - 1 つまたは複数の交差するメッシュを選択します。
- Go ボタンをクリックします。
- メッシュの最初のセットを交差するメッシュを 1 つまたは複数選択します。
- 終了したら、Go ボタンをクリックします。

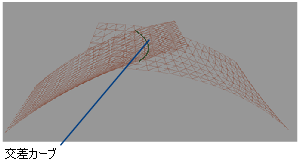

2 つのメッシュ間の交差で（両方のメッシュで）1 次 NURBS カーブが作成されます。
これらのカーブにはヒストリが保持されているので、メッシュを修正するとこれらは更新されます。
Mesh Cut ツールで交差カーブを使用してメッシュを切断することができます。
メッシュのセットをサーフェスのセットと交差させる
- Mesh > Mesh Curves > Mesh Intersect の順に選択します。

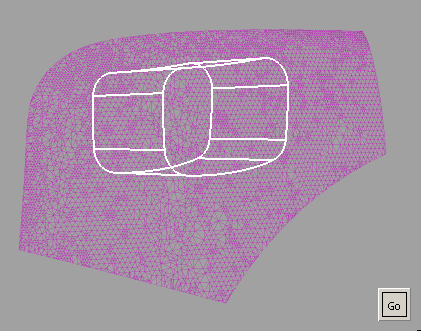

- 1 つまたは複数の交差するメッシュを選択します。
- Go ボタンをクリックします。
- メッシュと交差させる 1 つまたは複数のサーフェスを選択します。
注:また、最初にサーフェスを選択して 2 番目にメッシュを選択することもできます。
- 終了したら、Go ボタンをクリックします。

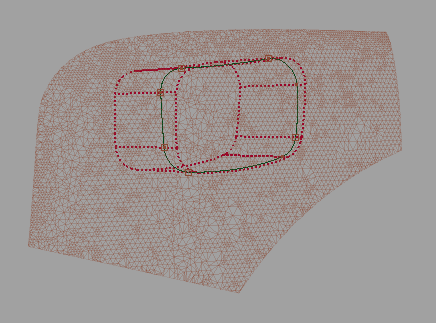

1 次 NURBS カーブが、サーフェスと交差するメッシュ上に作成されます。サーフェスのメッシュとの交線には、カーブオンサーフェスが作成されます。
これらのすべてのカーブにヒストリが保持されているので、メッシュまたはサーフェスを修正するとこれらは更新されます。

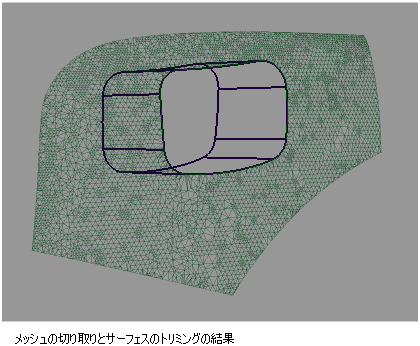

その後、カーブオンメッシュを Mesh cut ツールで使用して、メッシュを切り取ることができます。カーブオンサーフェスは、Trim surface ツールを使用してサーフェスをトリミングするのに使用できます。
