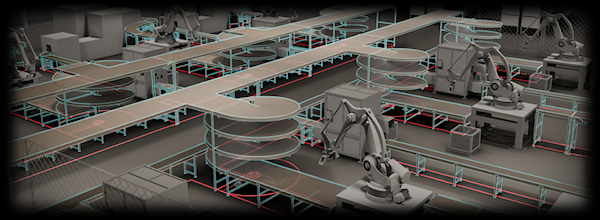

AutoCAD の Factory Design ユーティリティは、最適化された環境と、ファクトリ のフロア レイアウトの設計ツールを提供します。また、既存の設備レイアウトDWGファイルを開き、その図面の中にファクトリ情報を追加することができます。ファクトリ図面は 3D レイアウトを Inventor Factory に取り込むのに使用できます。
2D ファクトリ レイアウト
2D ファクトリ レイアウトはファクトリ、倉庫、またはオフィス環境の DWG モデルです。サイズおよび複雑さの範囲は、作業セルからファクトリ全体にまでわたります。レイアウトには、壁、柱、ユーティリティなどのビルディング要素を含めることができます。個々の装置のレイアウトを決めて、各製品のルーティング パスを作成することができます。
Factory Design ユーティリティでは、ファクトリ レイアウトに詳細情報を追加することができます。詳細情報は、旧設備レイアウトにも新しいファイルにも追加できます。追加される情報は、レイアウトを解析したり、レポートを生成したり、さらに Inventor Factory でファクトリ レイアウトに 3D アセットを自動的に取り込む際に必要な情報を提供します。
標準的な作業手順:
- たとえば長方形のようなシンプルなレイアウトを作成し、ステーション情報を割り当てます。
- 定義されたステーションを使用して製造する製品を作成します。
- ステーションでの製品のルーティングを作成します。
- 2D DWG ファクトリ レイアウトとして保存します。
- [Inventor を同期]または Inventor Factory の[DWG からの新規レイアウト]コマンドを使用して Inventor Factory に取り込み、3D アセットを取り込みます。(2D アセットおよびチェーン接続可能なアセットは、DWG のレイアウト内に存在する場合、Inventor で開くと、対応する 3D アセットおよびチェーン接続可能なアセットに自動的に置き換えられます。)
ユーザ インタフェース
Factory Design ユーティリティのユーザ インタフェースは[ファクトリ]タブにあり、その中には[ツール]、[Suite Workflows]、[マテリアル フロー]、[ユーティリティ]、[ファクトリの詳細]、[コミュニティ]という名前のパネルが含まれています。[ファクトリ]タブと標準の AutoCAD パネルにより、ファクトリの既定の作業環境が作成されます。
[ファクトリ]
Factory Design ユーティリティに関連する、アセット ブラウザ、ファクトリ ブラウザ、プロパティ ブラウザの 3 つのパレットがあります。パレットはそれぞれブラウザ領域を共有し、標準的なのサイズ変更手段によって調整できます。ブラウザはそれぞれ、アプリケーションのフレームから引き離して別の位置にドッキングさせたり、浮動させておくことができます。
アセット ブラウザでは、インストール済みのアセット、ユーザ アセット、クラウド ベースのアセットにアクセスできます。アセットとは、ファクトリのコンテンツを形成するコンポーネントです。アセットには、建物の特徴、マテリアルを取り扱うのための設備、処理設備などを含めることができます。
ファクトリ ブラウザでは、定義済みのステーション、製品、ルーティングにアクセスできます。このブラウザから、これらのファクトリ オブジェクトの定義を管理することができます。コンテキスト メニューから、一般的に使用されるコマンドにアクセスできます。
プロパティ ブラウザでは、選択されたファクトリ アセットや定義に関連するさまざまなパラメータや設定にアクセスできます。
インポート ツールでは、ファクトリ レイアウトについての変数関連情報を生成するスプレッドシート データを取り込むことができます。
エクスポート ツールでは、レイアウト変数情報をスプレッドシート形式で格納したり共有することができます。
[マテリアル フロー]
ファクトリ ツールでは、その設備の中で製造される製品、プロセスが発生するステーション、ステーション間におけるルートを定義できます。レイアウトを作成したら、搬送コスト、設備稼働率、消費電力量を解析できます。複数の結果のレポートを作成できるため、それぞれのシナリオを比較し、ドキュメント化することができます。レイアウトが要件に合致したら、そのレイアウトを Inventor に送信します。Inventor ではレイアウトは 2D オーバーレイとなり、3D アセットが取り込まれます。
ファクトリ アセット
ファクトリ アセット ライブラリには、コンベア、管路、壁などの標準的なファクトリ コンポーネントのモデルが含まれます。頻繁に使用するモデルはライブラリにパブリッシュできます。ライブラリはまた、ダウンロード済みのクラウド アセットを管理します。
クラウド ファクトリ アセット
ファクトリ アセットの要件は、業種と製造プロセスの複雑さによって異なります。ディスク容量の要件の一助となるよう、一部のアセットをクラウド サーバに置き、必要に応じて簡単にダウンロードすることができます。各アセットのローカル インスタンスが使用のためにキャッシュされます。
[コミュニティ]
[コミュニティ]パネルでは、オンライン ヘルプのコンテンツ、ディスカッション フォーラム、ビジネス関連のソーシャル メディア サイトに簡単にアクセスできます。そこでは、参考になるビデオを見たり、情報を共有したり、ファクトリに関する不慣れな問題について助力を得ることができます。
