次のいずれかの方法で、カーブの半径を変更します。
- 解決可能な値の範囲から半径を選択します。
- 接線マニピュレータまたは中点マニピュレータの曲線ポイントをドラッグします。
解決可能な値の範囲から半径を選択する
([フィーチャを作成/編集])をクリックします。 - 道路を選択します。

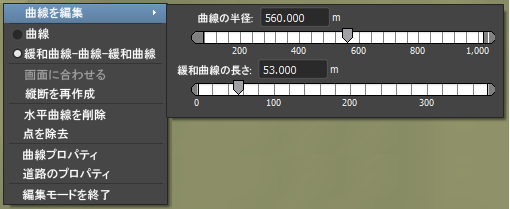

- 変更する曲線を右クリックします。[曲線を編集]をハイライト表示します。
- スライダ ウィジェットを使用して、次のいずれかの方法で半径を変更します。
- 目的の半径までスライダをドラッグします。
- [曲線の半径]セルに値を入力します。
注: 曲線に対し幾何学的に可能な半径の値が、スライダに表示されます。解決可能な範囲外の値を入力した場合は、警告メッセージが表示されます。
曲線マニピュレータをドラッグして半径を変更する
- ([フィーチャを作成/編集])をクリックします。
- 道路を選択します。
- 曲線の半径を変更するには、次のマニピュレータのいずれかをドラッグします。 注: これらのグリップによって、ミニ ツールバーに既知の半径の値を入力することができます。
注: 曲線のマニピュレータは、緩和曲線 - 曲線 - 緩和曲線グループでは使用できません。
