構造柱を意匠柱の中に追加する

1. リボンの[構造柱]をクリックします。

   アクセス方法

   • [建築]タブ [構築]パネル [柱]ドロップダウン [構造柱]
   • [構造]タブ [構造]パネル [柱]
2. プロパティ パレットで、[タイプ セレクタ]ドロップダウン リストから柱のタイプを選択します。
3. [修正 | 配置 構造柱]タブ [複数]パネル [柱位置に]をクリックします。
4. 個々の意匠柱を選択するか、ビュー内の意匠柱を選択ボックスでドラッグして、複数の柱を選択します。

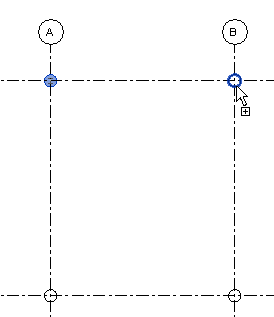

   単一の意匠柱を選択する

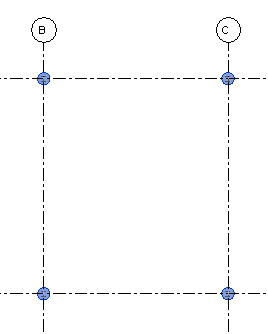

   複数の意匠柱を選択する

   構造柱は、意匠柱の中心にスナップします。選択ボックスを作成する方法については、要素を選択するを参照してください。

5. 終了したら、[修正 | 配置 構造柱] > [意匠柱]タブ [複数]パネル [終了]をクリックします。
   注: プロジェクトの平面図ビュー内に柱ファミリを表示する方法をコントロールすることができます。プロジェクトの平面図ビューの切断面に関係なく柱の表示を一定に保つ場合には、ファミリ エディタで[平面図にファミリ プレカットを表示]を選択します。詳細については、平面ビューでの構造柱の表示方法を指定するを参照してください。
