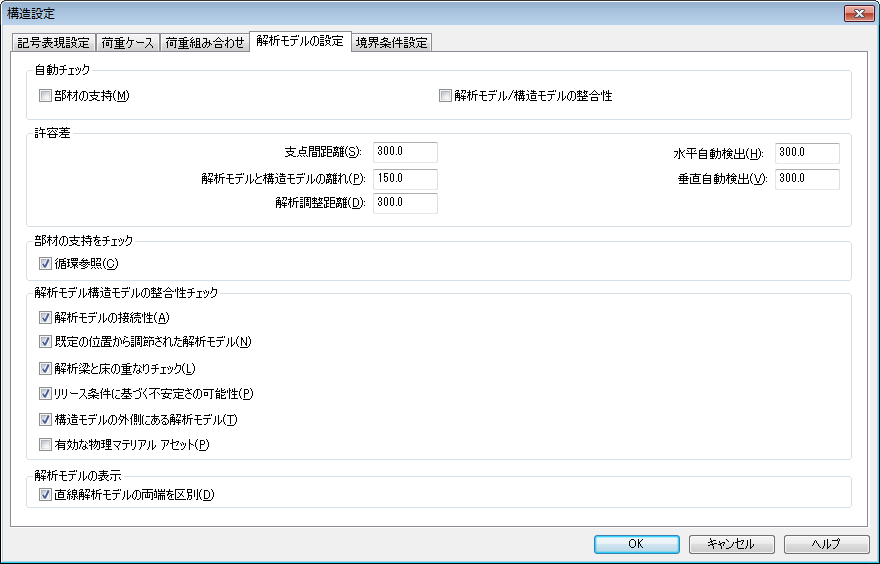

[構造設定]ダイアログにある[解析モデルの設定]タブを使用すると、Revit による解析モデルへのタスクの実行方法を調整できます。このダイアログでの設定はすべてプロジェクト固有であり、そのプロジェクト内に保存されます。
次の設定があります。
自動チェック
有効にすると、プロジェクトの解析モデルが正しくない場合に、自動解析モデル チェックにより警告が表示されます。
ほとんどの構造がモデル化されており、モデルに変更が加えられると要素が支持されなくなるかどうかをモニタする必要がある場合に、これらの設定を使用します。
プロジェクトの初期にこれらの設定を有効にすることは推奨できません。モデル作成中、支持されない要素が多数あるためです。詳細については、「自動チェック」を参照してください。
- [部材の桁]。 モデルの作成中または変更中に部材が支持されない場合、警告を表示します。[循環参照]は、このダイアログの[部材の支持をチェック]セクションで指定されます。「解析モデルを確認する」を参照してください。
- [解析モデル/構造モデルの整合性]。次の項目に対して、要素の作成中または変更中に警告が表示されます。
- 支持されていないすべての構造要素
- 解析モデル内で見つかったすべての矛盾
- 解析モデルおよび構造モデル間のすべての矛盾
- [物理マテリアル アセット]が割り当てられていないすべての解析要素
このチェックのオプションは、このダイアログの[許容差]セクションおよび[解析モデル/構造モデルの整合性チェック]セクションで指定されます。
詳細については、「チェック基準の選択と許容差を修正する」を参照してください。
[許容差]
[許容差]オプションは、解析モデル/構造モデルの整合性チェックおよび解析モデルの自動検出の両方の許容差を設定します。
- [支点間距離]。要素の構造モデルと支持される要素の構造モデル間の最大許容距離を指定します。この許容差を超過すると、整合性チェック中に警告が発行されます。
- [解析モデルと構造モデルの距離]。解析モデルと構造モデル間の最大許容距離を指定します。この許容差を超過すると、整合性チェック中に警告が発行されます。
- [解析調整距離]。既定の位置からの解析モデルの最大許容距離を指定します。この許容差を超過すると、整合性チェック中に警告が発行されます。
- [水平自動検出]。解析モデルと構造モデル間の最大水平距離を指定します。「解析モデルの自動調整」。
- [垂直自動検出]。解析モデルと構造モデル間の最大垂直距離を指定します。「解析モデルの自動調整」を参照してください。
詳細については、「チェック基準の選択と許容差を修正する」を参照してください。
[解析モデル/構造モデルの整合性チェック]
これらのオプションは、自動で実行されるまたはユーザが開始した解析モデル/構造モデルの整合性チェック中に使用されます。
詳細については、「チェック基準の選択と許容差を修正する」を参照してください。
