梁システムの境界をスケッチする

スケッチ ツールを使用して、梁システムの外辺部を定義することができます。また、これらのツールを使用して、[桁を選択]の機能で作成した梁システムの境界を修正することもできます。

  1. [構造]タブ [構造]パネル [梁システム]をクリックします。
  2. [修正 | 配置 構造梁システム]タブ [梁システム]パネル [梁システムをスケッチ]をクリックします。
  3. [描画]パネル [線分]をクリックしてスケッチするか、[描画]パネル [選択]をクリックして既存の線分を選択します。
  4. 梁システムの境界を定義する線分を描画または選択します。

    桁にロックされた線でスケッチされた梁システムの境界

    要確認: 詳細は、「スケッチ」を参照してください。

    梁システムの境界を指定した後に、次の操作を実行できます。

  5. [修正 | 梁システムの境界を作成]タブ [モード]パネル [編集モードを終了]をクリックします。

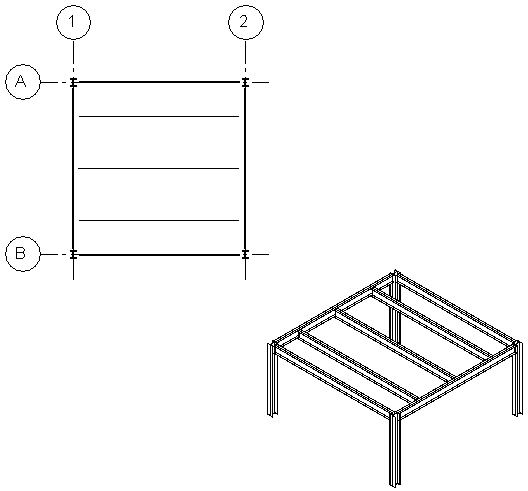

    完成した構造梁システムの平面図ビューと 3D ビュー
