すべての平面図ビューには、[ビュー範囲](表示可能な範囲)というプロパティがあります。ビュー範囲は、ビューにおけるオブジェクトの可視性と表示をコントロールする水平面のセットです。水平面は、上部、切断面、および下部です。上部および下部クリップ面は、ビュー範囲の一番上と一番下の位置を表します。切断面は、ビュー内の所定の要素が切断されて表示されるときの高さを決める面のことです。この 3 つの面により、ビュー範囲のメイン範囲が定義されます。
[ビューの奥行き]は、メイン範囲の外側にある追加の面のことです。ビューの奥行きにレベルを設定することにより、[下部クリップ面]の下にある要素を表示することができます。
既定では、ビューの奥行きは下部に一致します。
例

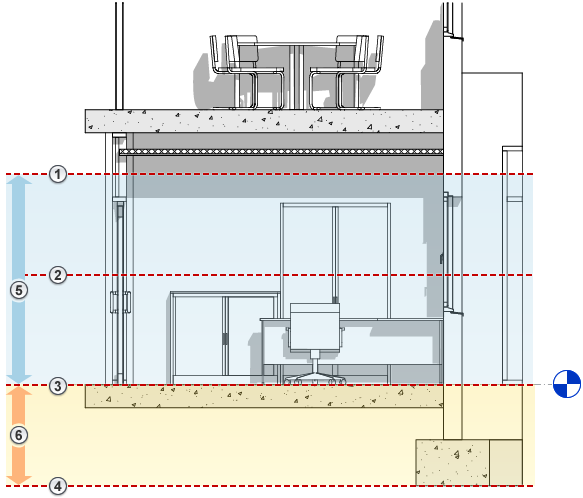

次の図は、立面図ビューから見た平面図ビューのビュー範囲(上
、断面
、下
、オフセット
、メイン範囲
、およびビューの奥行き
)を示しています。

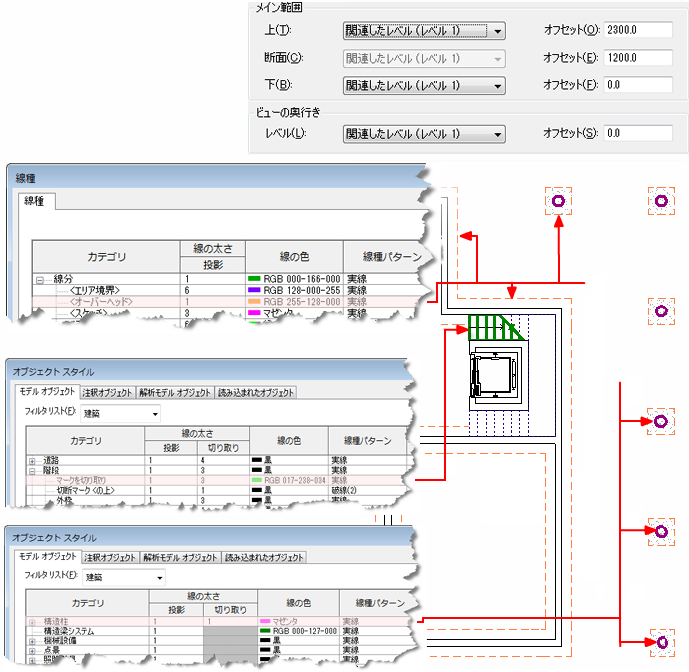

次のイメージは、このビュー範囲の実際の平面図ビューを示しています。
ビュー範囲の外側にある要素はビューに表示されません。例外は、ビューの[アンダーレイ]を、ビュー範囲の外側のレベルに設定した場合です。アンダーレイ ビュー プロパティの詳細については、「ビュー プロパティ」を参照してください。
ビュー範囲に関連して要素はどのように描画されるのか?
- メイン範囲の境界内にある要素のうち、切り取られない要素は、要素の投影線スタイルで描画されます。
- 切り取られる要素は要素の切断線スタイルで描画されます。 注: 一部の要素は切り取りとして表示できません。
切り取りとして表示できる要素を決定するには、「ファミリの表示と詳細レベルを管理する」を参照してください。
- ビューの奥行き内にある要素は、背景線種で描画されます。
例
切断線スタイルおよび投影線スタイルの表示は、[オブジェクト スタイル]ツールで変更できます。[線種]ツールから、背景線種の表示を変更できます。
ビュー範囲の追加規則
- 厳密には切断面の下にあっても、少なくともその一部がビュー範囲にある要素は、上から見たように表示されます。コンポーネントは、平面図や天井伏図の[ファミリ要素の表示設定]に従って表示されます。「ファミリの表示と詳細レベルを管理する」を参照してください。
- 6 フィート(メートル単位で作業している場合は 2 メートル)より短い壁は、たとえ切断面と交差していても切り取られません。
6 フィートは、境界ボックスの上部からプライマリ ビュー範囲の下部まで計測されます。たとえば、勾配付きの上面を持つ壁を作成する場合、壁の上部がプライマリ ビュー範囲の下部から 6 フィート離れていると、壁は切断面で切り取られます。壁の上部が 6 フィート未満の場合は、切断面と交差する場合でも、壁全体が投影として表示されます。この動作は、壁の[上部の拘束]プロパティが[指定]に指定されている場合に常に発生します。
- 切断面より上に配置されていて、かつその一部が上部クリップより下に配置されている要素を平面図に表示するカテゴリがいくつかあります。このカテゴリには、窓、収納設備、一般モデルがあります。これらのオブジェクトは、上から見たように表示されます。
- 通常、ビュー範囲の外に配置されたモデル要素はビューには表示されません。例外は、床、階段およびスロープ、そして床に置かれたコンポーネント(家具など)です。これらは、たとえビュー範囲のわずか下にあるときでも表示されます。
下部がメイン ビュー範囲の下部の許容差内にある場合は、鼻隠し、樋、およびスラブ エッジが表示されます。
ビュー範囲の外に配置された床、構造床、および基礎スラブは、メイン範囲の下部の下 4 フィート(約 1.22 メートル)にある調整済み範囲を使用します。床がこの調整済み範囲内に存在する場合、床は背景線種で描画されます。
- 天井伏図(RCP)ビューでの表示は、オブジェクトが下から表示され鏡像化されて提示されることを除き、平面図ビューと同様です。
