平面図ビューまたは 3D ビューのどちらかで、構造梁および構造壁を選択して、構造梁システムの境界を定義することができます。
- [構造]タブ
[構造]パネル
[梁システム]をクリックします。
- [修正 | 配置 構造梁システム]タブ
[梁システム]パネル
[梁システムをスケッチ]をクリックします。
- [描画]パネル
[桁を選択]をクリックします。 ヒント: 桁を選択する際に、最初に選択する桁で梁の方向を指定します。梁システム内の梁は、この梁と平行になります。この方向は、いつでも修正することができます。「
梁システムを修正する」を参照してください。
- 最初の支持部材を選択します。
選択された支持の上に、2 つのドラッグ ハンドルが付いたスケッチ線が表示されます。この線分の両側に、2 本の短い平行線が表示されます。これは、梁システムの方向を表します。

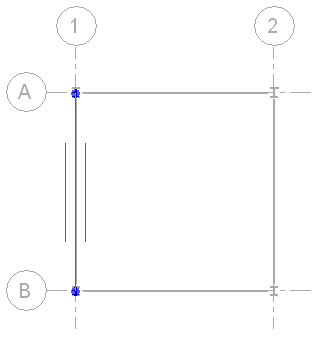

1 番目の支持部材が選択された梁システム
- 梁システムの境界を定義する残りの線を選択します。
注: これらの線は、最終的に閉じたループにする必要があります。必要に応じてオプション バーの編集ツール(トリム、延長など)を使用して、スケッチ線の閉じたループを作成します。詳細は、「
要素を編集する」を参照してください。

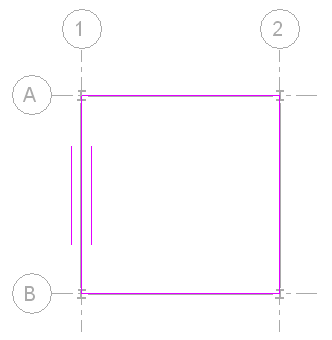

境界全体が選択されている梁システム
梁システムの境界を指定した後に、次の操作を実行できます。
- [修正 | 梁システムの境界を作成]タブ
[モード]パネル
[編集モードを終了]をクリックします。

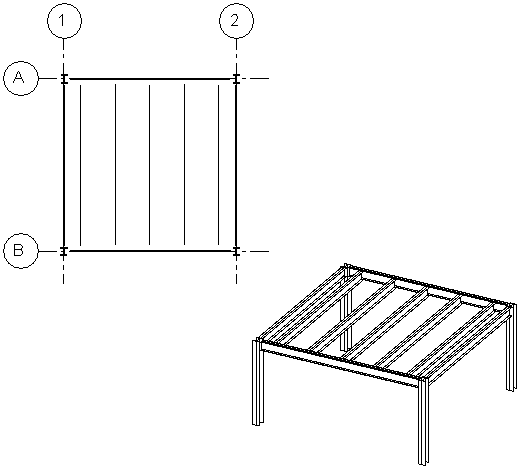

完成した構造梁システムの平面図ビューと 3D ビュー
