プロパティ パレットでは、柱リスト図のパラメータの多くを直接編集できます。どの柱を表示するかを調整したり、行にタイトルを追加したり、文字やグリッドの外観を編集できます。
柱リスト図のビュー パラメータを調整するには、プロジェクトで柱リスト図を開きます。
| パラメータ名 | 説明 |
|---|---|
| グラフィックス | |
| 列の位置の合計 | この読み込み専用パラメータには、集計表にある柱の位置の合計数が表示されます。 |
| セグメントごとの列の位置 | 行ごとの列の位置の数を定義します。既定の設定は 50 です。 |
| 類似する場所をグループ化 | ビュー内の類似する柱の位置をグループ化します。柱が 1 対 1 で対応している場合、柱の位置が類似していると言えます。類似している柱は、タイプ、上部レベル、底部レベル、オフセット、マテリアル、記号による表現タイプ、フェーズ グラフィックスが同じです。 |

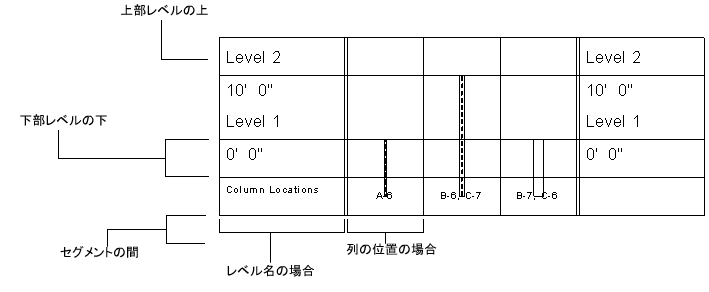

| グリッドの外観 | [グリッドの外観]の[編集]ボタンをクリックすると、[柱リスト図のプロパティ]ダイアログが開きます。[グリッドの外観]タブには、グリッドの[水平の幅]と[垂直の高さ]を調整する 5 つのパラメータが表示されます。「柱リスト図の通芯プロパティを変更する」を参照してください。 |
 さまざまなパラメータが調整される位置に注意してください。 |
|
| グリッド外の柱を含む | チェックすると、グリッド交点で位置合わせされないグリッドが柱リスト図に含まれるようになります。「通芯外の柱を含める」を参照してください。 |
| グリッド外の単位形式 | このボタンには、柱リスト図の現在の寸法書式が表示されます。このボタンをクリックすると、カスタムの寸法設定を適用できます。「プロジェクトで使う単位を設定する」を参照してください。 |
| 文字 | |
| 文字の書式 | [文字の書式]の[編集]ボタンをクリックすると、[柱リスト図のプロパティ]ダイアログが開きます。[柱リスト図]で使用する文字タイプは、[タイトル文字]、[レベル文字]、および[列の位置]の文字です。「柱リスト図の文字プロパティを変更する」を参照してください。 |
| フェーズ | |
| フェーズ フィルタ | この柱リスト図がデータを取り出してくる建設フェーズを選択します。空白のままにすると、柱リスト図はプロジェクト全体のすべての柱から生成されます。 |
| フェーズ | 建設フェーズ([新しい建設]、[既存]、フィールドを空白にすると[すべて])を選択します。 |
| その他 | |
| レベルを非表示 | 柱リスト図には意味のないレベルを選択できる[柱リスト図で非表示のレベル]ダイアログを開きます。「柱リスト図でレベルを非表示にする」を参照してください。 |
| 上部レベル | このパラメータの既定は[<上>]ですが、プロジェクト内のどのレベルも「上」として指定することができます。 |
| 下部レベル | このパラメータの既定は[<下>]ですが、プロジェクト内のどのレベルも「下」として指定することができます。 |
|
注: [上部レベル]と[底部のレベル]のパラメータに定義している範囲にない列は表示されません。柱リスト図のビューは、状況に応じてサイズ変更されます。
|
|
| 列の位置の開始 | ビューの開始位置となる柱を指定します。 |
| 列の位置の終了 | ビューの終了位置となる柱を指定します。 |
| Material | [編集]ボタンをクリックするとダイアログが開きます。ダイアログには、鉄鋼、コンクリート、プレキャスト コンクリート、木材、その他の 5 つのオプションがあります。チェックされていマテリアルに一致する柱のみが表示されます。 |
