結合されたフォームを操作する

コンセプト デザイン環境では、結合されたフォームのサーフェス、エッジ、または頂点を 3D コントロールを使用して、修正することができます。

注: サーフェスを選択できない場合は、[面で要素を選択]オプションを有効にします。「要素の選択をコントロールする」を参照してください。

フォームを結合するには

1. [修正 | フォーム要素]タブ [フォーム要素]パネル [結合]をクリックします。

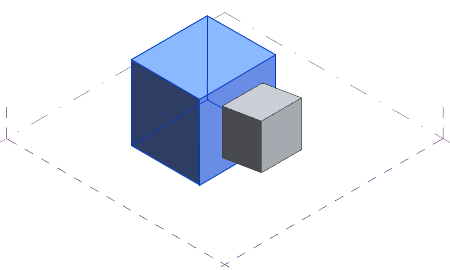

2. 最初のフォームをクリックします。

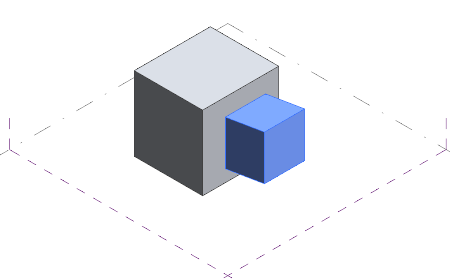

3. 2 番目のフォームをクリックします。

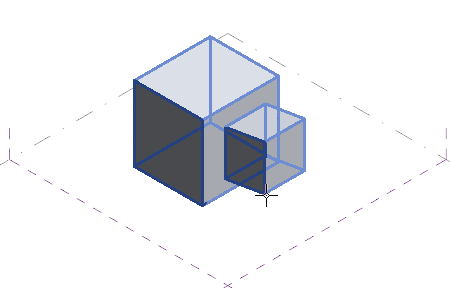

   フォームが結合されます。「ジオメトリを結合する」を参照してください。



結合されたフォームを操作するには

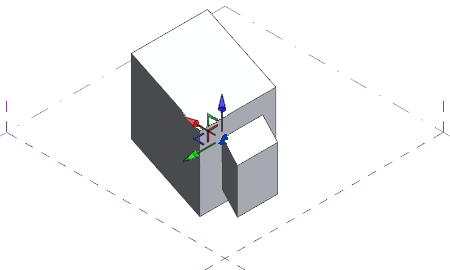

1. 結合されたサーフェス、エッジ、または頂点をクリックします。3D コントロール矢印が表示されます。

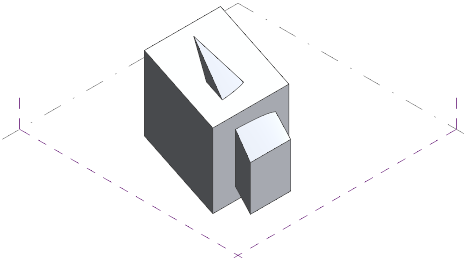

2. 3D コントロール矢印を任意の方向にドラッグします。


   結合されたフォームは 1 つの単位のままです。
