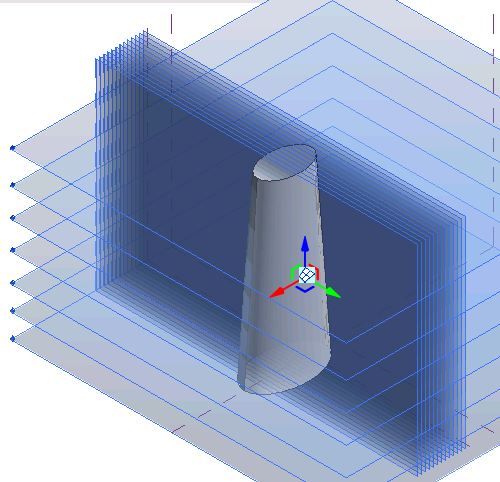

交差する 3D レベル、参照面、および参照面上に描画された曲線を使用してサーフェスを分割することもできます。
- 必要な 3D レベルと3D 参照面を追加します。必要に応じてフォームと平行な作業面に曲線を描画します。
- 交差する面を選択します。 注: サーフェスを選択できない場合は、[面で要素を選択]オプションを有効にします。「要素の選択をコントロールする」を参照してください。
- [修正 | フォーム]タブ
[ディバイダ]パネル
[サーフェスを分割]をクリックします。 - UV グリッドを無効にします。
- [修正 | フォーム][UV グリッドと交差]パネル
[交差]をクリックします。 - サーフェスを分割するためのすべてのレベル、参照面、および参照面上にスケッチした曲線を選択します。
(省略可能)手動でレベルおよび面を選択する代わりに、名前の付いた参照のリストからそれらを選択できます。
- [修正 | フォーム][UV グリッドと交差]パネル
[終了]をクリックします。または、選択したリファレンスを無視して、[交差]ツールを終了するには、
[キャンセル]をクリックします。
レベルまたは面を削除すると、サーフェス上の対応する区画が削除されます。
次に、作成された区画にパターンおよびパターン コンポーネントの適用を実行できます。
