一般モデル ファミリまたはマス ファミリの NURB (Non-Uniform Rational B-spline)サーフェス上に、カーテン システムを作成することができます。一般モデル ファミリまたはマス ファミリを作成する際には、NURB サーフェスを含む DWG ファイルまたは SAT ファイルを読み込むことができます。(詳細は、「他のアプリケーションからマス スタディを読み込む」を参照してください。)ファミリを保存した後、[カーテン システム(面)]ツールを使用して、NURB サーフェスにカーテン システムを配置します。詳細は、「マス面から壁を作成する」を参照してください。

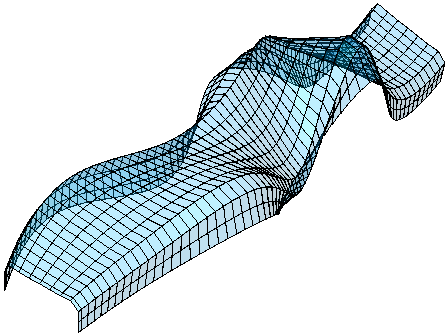

NURB サーフェス上に作成されたカーテン システム
注: 開いているジオメトリは、マス ファミリではなく一般モデル ファミリで使用します。これは、上に示されている選択表示された NURB サーフェスやその他の開いているジオメトリに当てはまります。 マス インスタンスで最適なパフォーマンスを得るには、Revit で認識可能なジオメトリだけを、方向指定された 3D ジオメトリとして使用します。マス インスタンスの開いているジオメトリでは処理の速度が遅くなり警告が示される場合がありますが、一般モデル ファミリで使用できる機能以外の機能はありません。
