バッフルを割り当てる抵抗材料の作成

設定適用についての質問

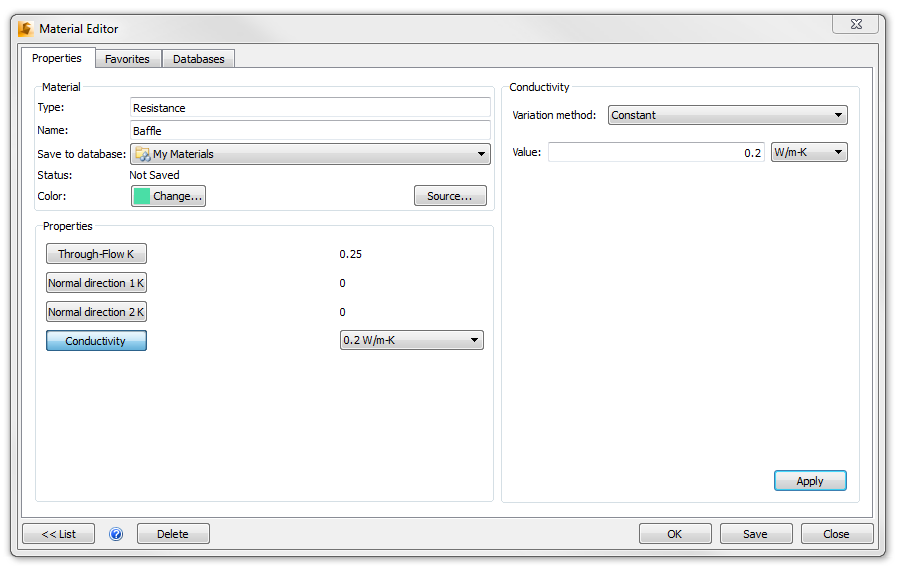

材料クイック編集ダイアログを開くには、材料状況依存メニューで編集をクリックします。

[種類] = [抵抗]

材料行で編集...クリックします。

名前にBaffleと入力します。

My Materialsデータベースに保存メニューから選択します。

流れ方向の抵抗係数 Kボタンをクリック

[変化方法] = [開口面積比]

[値] = 0.25

適用をクリックします。

[垂直方向 1 K]ボタンをクリックします。

[変化方法] = [開口面積比]

[値] = 0

適用をクリックします。

[垂直方向 2 K]ボタンをクリックします。

[変化方法] = [開口面積比]

[値] = 0

適用をクリックします。

熱伝導率ボタンをクリックします。

[値] = 0.2 W/mm-K

適用をクリックします。

保存をクリックします。

OKをクリックします。

分布抵抗材料についての詳細
