小型チップのグループの作成

ここからの手順では、境界条件やメッシュサイズや材料を設定するため、類似したコンポーネントのグループを作成します。

設定タブで材料をクリックします:

グループを作成して部品を追加する方法はいくつかあります。それぞれのグループに対して、異なる方法を使用します。

注: 小型チップのグループには、名前指定により選択する方法を使用します。

[グループ]ブランチを右クリックし、新規グループ作成を選択します。

グループ名として「small chips」と入力します。グループの種類はジオメトリのままにします。

OKをクリックします。

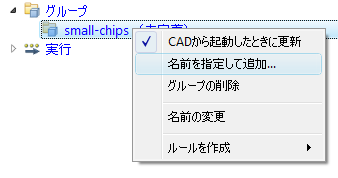

デザインスタディバーで、small chipsグループを右クリックして、名前を指定して追加を選択します。

[名前を指定して追加]ダイアログで、[正規表現]チェック ボックスをオンにします。種類 "S-CHIP" (大文字と小文字は区別されます)。

OKをクリックします。

注: これですべての小型チップがフィーチャーツリー上のsmall chipsグループに追加されました。

グループについての詳細
