ボリュームのCADエンティティ グループ作成

このステップでは、CAD エンティティ グループにボリュームを収集します。このグループは以降のステップで Autodesk® Simulation CFD 材料と関連付けます。

CADエンティティ グループでは、CADモデルに対する直接的設定割り当てが効率的に行えます。

適切なフォルダからCADシステムのmanifoldアセンブリを開きます。フォルダの場所は、オペレーティング システムによって異なります。

Windows 7:

ProgramData¥Autodesk¥Simulation CFD 2014¥Tutorials¥ CAD ¥automation-study

あるいは

ProgramData¥Autodesk¥Simulation CFD 360 2014¥Tutorials¥ CAD ¥automation-study

ProgramData はデフォルトではアクセス不可になっています。Windows® 7でこのフォルダにアクセスするには、次の手順を実行します。

  1. ファイルブラウザウィンドウを開きます(スタートメニュー > コンピューター
  2. 左上隅の整理 > フォルダーと検索のオプションをクリックします。
  3. 表示タブをクリックします。
  4. 隠しファイル、隠しフォルダー、および隠しドライブを表示するオプションを選択します。
  5. OKボタンをクリックする。
  6. 不明な点がある場合は、システム管理者に問い合わせてください。

Windows XP:

Documents and Settings¥All Users¥Application Data¥Autodesk¥Simulation CFD 2014¥Tutorials¥ CAD ¥automation-study

あるいは

Documents and Settings¥All Users¥Application Data¥Autodesk¥Simulation CFD 2014 360¥Tutorials¥ CAD ¥automation-study

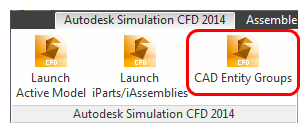

Autodesk Simulation CFD パネルで、[CAD エンティティ グループ]アイコンをクリックします。

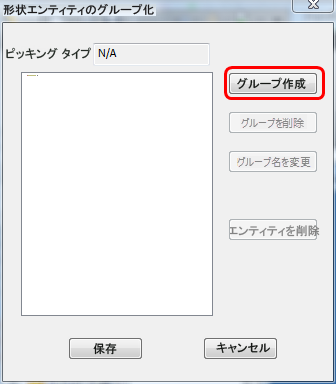

グループ作成をクリックします。

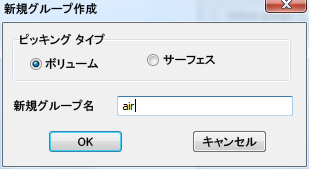

ボリュームを選択します。グループ名として"Air"を入力します。

OKをクリックします。

SolidWorks のみ: [選択フィルタ]ツールバーの[ソリッド ボディのフィルタ]アイコンを選択します。(選択フィルター ツールバーが表示されていない場合にはF5キーを押してください。)

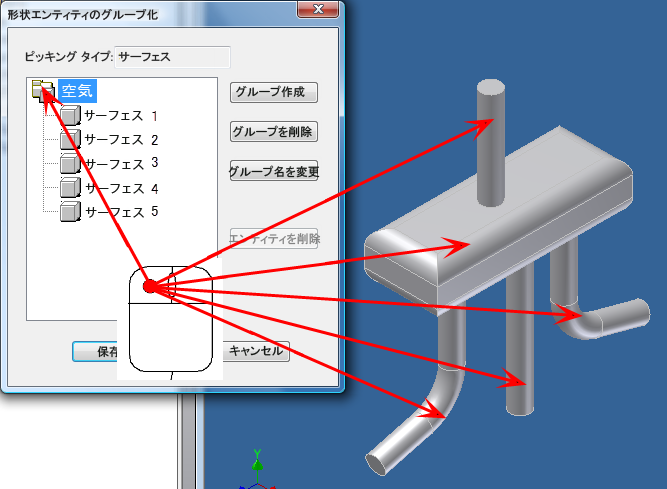

Airグループをクリックし、モデル内の部品を選択します。

保存をクリックします。

注: 部品はすべて同じ材料となるため、それらを同一のグループに配置しました。異なる材料の割り当てられる部品がある場合には、それらろ異なるグループに追加する必要があります。
