CAD エンティティ グループは部品とサーフェスの集合体であり、CAD システムにおいて、Autodesk Simulation CFD Connection と一緒にインストールされたダイアログを使用して作成されます。CADエンティティグループを用いることにより、設定割り当ておよびデザインスタディ作成の自動化が、効率的に行えます。Autodesk Simulation CFD を起動すると、CAD エンティティ グループはシナリオに追加され、デザイン スタディ バーのグループ ブランチに Autodesk Simulation CFD グループとして表示されます。
自動化を行うにはCADエンティティグループが必須です:
- 最も有効なルールとしては、グループ ルールが挙げられます。このルールでは、Autodesk Simulation CFD の各種設定(境界条件や材料など)を CAD エンティティ グループ内のオブジェクトに関連付けます。グループ ルールは CAD エンティティ グループと密接に連携し、Autodesk Simulation CFD が起動すると、各種設定が自動的に適用されます。
- デザイン スタディ ビルダ プロセスの重要な役割は、CAD モデルのエンティティを Autodesk Simulation CFD の各種設定と関連付けることです。デザインスタディにおけるそれぞれの設定を、CADエンティティグループに関連付けることにより、デザインスタディの起動時において、グループ内に含まれるCADエンティティに対する、各種設定の自動割り当てが行われます。
CAD エンティティ グループを作成するには

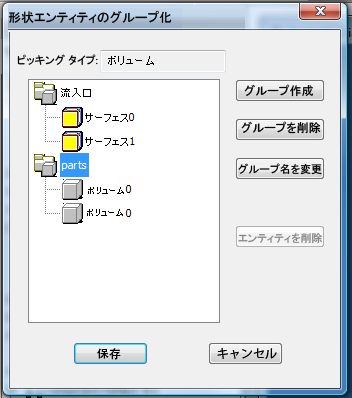

- CAD でアイコンまたはコマンドをクリックし、Autodesk Simulation CFD のグループ作成ダイアログを開きます。
- グループ作成をクリックします。
- ピッキングタイプにボリュームまたはサーフェスを設定します。
- グループ名を入力します。(Autodesk Simulation CFD に表示した際に、意味が分かるような名前を指定してください。)
- グループ名を選択後、エンティティを選択します。
注: 異なる境界条件と材料のそれぞれに対してCADエンティティグループを作成します。
注: CADエンティティグループで最善の結果を得るには、CADモデル内のあらゆる干渉を除去してください。
CAD エンティティ グループの利用例
[CAD エンティティ グループ] = Autodesk Simulation CFD グループ
Autodesk Simulation CFD でモデルを起動すると、CAD エンティティ グループとその内容が、デザイン スタディ バーの[グループ]ブランチにリストされます。これらは従来のグループと同様に動作し、必要に応じて修正できます。
CAD モデルを Autodesk Simulation CFD で初めて開いた後、その CAD モデル内にある CAD エンティティ グループに対してエンティティの追加や削除が行われた場合、Autodesk Simulation CFD 内のグループは、次にモデルを開いた際に自動的に更新されます。グループの自動更新を無効にするには:
- デザインスタディバーでグループ名を右クリックします。
- [CAD から起動したときに更新]チェック ボックスをオフにします。
注: SolidWorks 部品がライトウェイト(羽根が表示される)に設定されている場合、CAD エンティティ グループは Autodesk Simulation CFD モデルに転送されません。
