アウトプット バーは、Autodesk Simulation CFD の主要なコミュニケーション プラットフォームです。シミュレーション プロセスのいくつかの重要な段階において、メッセージ ウィンドウに次のようなステータス メッセージおよびエラーが書き込まれます。
- モデルのロード
- シミュレーションの開始
- シミュレーションの完了
メッセージウィンドウのほか、アウトプットバーには以下のアクションを実行するためのタブがあります。
- 収束プロットは、シミュレーションの進捗状況を監視します。
- 重要値タブは、サマリー結果を比較します。
- デザインレビューセンタータブは、視覚的な解析結果を比較します。
メッセージ ウィンドウ
メッセージウィンドウの目的は、以下の段階における各解析のステータスを伝えることです。
- デザインスタディの起動時
- ジオメトリツールの適用時
- （計算ボタンのクリックによる）計算の開始時
- 計算の終了時
収束プロット
収束プロットは、計算の収束を追跡します。各収束計算について、それぞれの自由度の平均値がプロットされます。
重要値
重要値は個別のシナリオあるいは複数のシナリオの結果を比較および評価するのに使用します。その主要な表示ツールは、データテーブルとバーグラフです。
デザイン レビュー センター
デザインレビューセンターを使うことにより、複数のシナリオの結果を視覚的に比較できます。単一の表示画面で複数の解析結果ビュー間を切り替えたり、複数のビューポートを左右に並べて比較したりすることができます。
縮小可能なアウトプット バー
結果を表示する際、アウトプットバーを非表示して、グラフィックスウィンドウのスペースを最大化すると便利です。

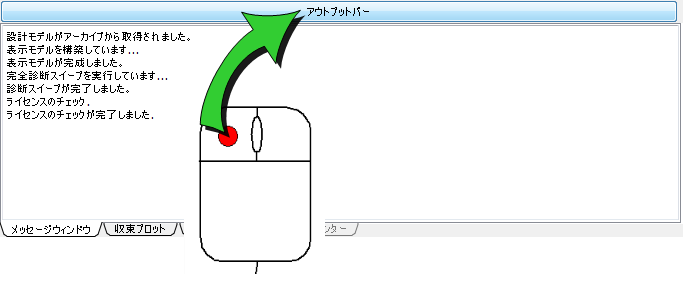

アウトプットバーを展開するには:
