スライドベーン

スライドベーンは、直線/回転の複合運動のバリエーションです。直線/回転の複合運動では、ユーザーによって直線運動の経路が指定されたが、回転運動は指定できませんでした。

スライドベーンはこれと逆であり、ユーザーによって指定された回転軸は変更されず、直線移動の方向がコントロールされます。

この種類のモーションは、スライドベーン式の容積型ポンプに使用されることがよくあります。

ベーンやピストンは回転翼の中心軸の周りを回転するが、半径方向に平行移動します。平行移動の方向は、すべての回転位置で変わります。しかし、回転軸は変わりません。

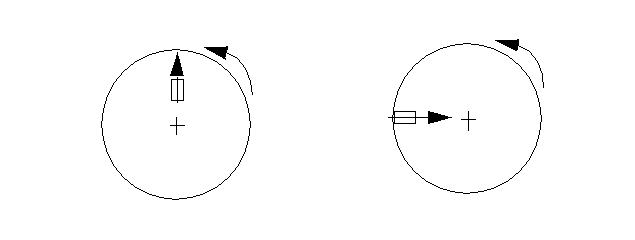

この図は、回転位置に基づいて運動方向がどのように変化するかを示します。

スライドベーン運動は、ユーザー定義運動としてのみ指定できます。流体力によるスライドベーン運動は、現時点ではサポートされていません。
