実行

設定タブで実行をクリックします:

設定適用についての質問

物理タブをクリックします。

[流れ] = オン

設定タブをクリックします。

[収束計算数] = 100

サーフェス部品のエッジに沿って良好なメッシュを生成するには、フラグ マネージャで mesh_boundary_blend フラグを呼び出す必要があります。

  1. フラグ マネージャを開くには、[設定] (タブ) > [デザイン スタディ ツール] (パネル) > [フラグ] (ドロップダウン メニューから)をクリックします。

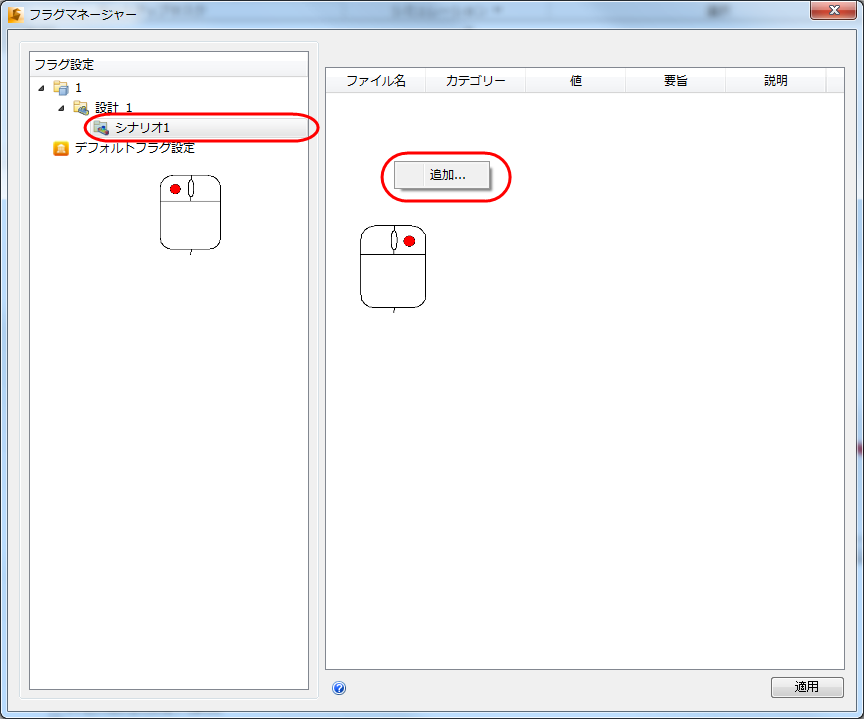

  2. フラグ マネージャで、シナリオ名をクリックします。隣接するペインを右クリックし、[追加]をクリックします。

  1. [新しいフラグを追加]ダイアログで、mesh_boundarylayer_blend と入力します。OKをクリックします。

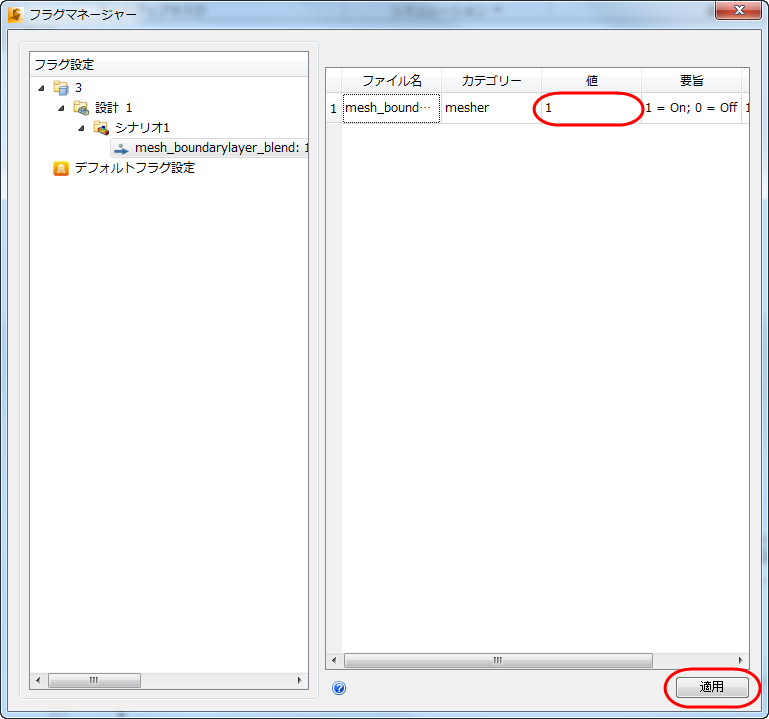

  1. [値]列に 1 と入力し、[適用]をクリックします。

フラグ マネージャを閉じるには、ダイアログ ボックスの右上隅にある[X]をクリックします。

計算をクリックして、解析を開始します。

解析時間を短くするため、収束計算数を 100 に設定しました。解析が収束するまで自動的に実行するには、収束計算数を300にします。

メッシュの作成時に、アウトプットバーに情報メッセージが表示されます。

メッシュ生成が完了すると解析が自動的に開始されます。
