デザインレビューセンターで解析結果を比較

このステップでは、2 つの設計の解析結果をデザイン レビュー センター でグラフィカルに比較します。

結果の比較を開始するには、クイックアクセスツールバーでディシジョンセンターをクリックします。

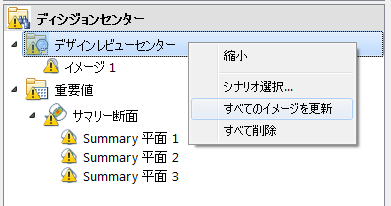

ディシジョンセンターで、デザインレビューセンターブランチを右クリックし、すべてのイメージを更新をクリックします。

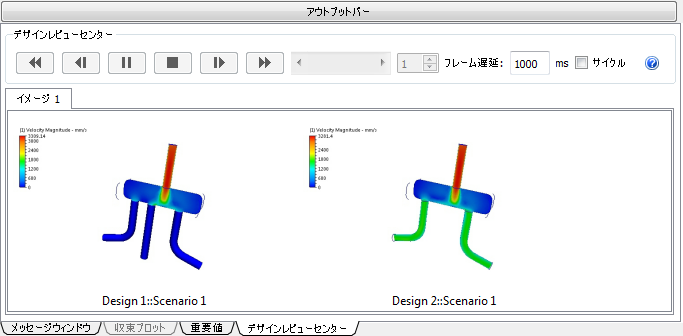

アウトプットバーのデザインレビューセンタータブが表示されます:表示されていない場合、このタブをクリックします。

注: 各設計のサムネイル表示がアウトプット バーに表示されます。デフォルトで、最初のモデルがグラフィックスウィンドウに表示されます。

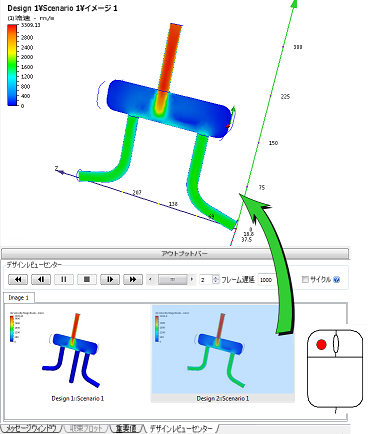

設計 2のサムネイルをクリックし、グラフィックスウィンドウにドラッグします:

デザインレビューセンターの動画操作機能を使用して、2つの設計を比較できます。

足の外観を変更するには、スライダーを動かすことにより、Design 1を表示してください。個別に足を右クリックし、アウトラインを選択します。

デザインレビューセンターモードを終了するには、デザインスタディバー上の任意のタスクアイコンまたはタスクブランチをクリックします。

デザイン レビュー センターについての詳細
