結果比較のワークフロー

1 つのシミュレーションを実行することは、多くの場合シミュレーション プロセスの最初の手順にすぎません。多くのケースでは、複数の設計代替案を検討し、解析結果を比較して、最適な操作を決定する必要があります。

モデルのバリエーションを作成する

設計の比較には 2 つの主なタイプがあります。

ジオメトリ バリエーションを比較するには

  1. まず、デザイン スタディ バーで設計をコピーする必要があります。これを行うには、設計名を右クリックして、[クローン]をクリックします。この新しい設計の名前を入力します。
  2. CAD モデルに戻って、適切な変更を行います。
  3. Simulation CFD を再度起動します。デザイン スタディ マネージャで、新しい設計の名前を選択して、[設計を更新]をクリックします。
  4. すべてのシミュレーションの設定が適切に適用されていることを確認し、必要に応じて設定を更新します。
  5. 新しいシナリオを実行します。

ここをクリックしてこのプロセスの詳細を表示

別のワークフロー

  1. デザインのクローンを作成するのではなく、直接 CAD モデルに戻って必要な変更を行います。
  2. Simulation CFD を再度起動します。デザイン スタディ マネージャで、新しい設計の名前を入力して、[デザイン スタディに追加]をクリックします。

ここをクリックしてこのプロセスの詳細を表示

同じジオメトリのシミュレーションの設定を比較するには

境界条件、材料、メッシュ設定などの設定を変更するには、シナリオをクローン化します。

  1. デザイン スタディ バー上のシナリオ名を右クリックし、[クローン]をクリックします。
  2. 新しいシナリオ名を入力します。
  3. 新しいシナリオでシミュレーションの設定を適切に変更します。
  4. 新しいシナリオを実行します。

複数のシナリオの結果を比較する

複数のバリエーションを実行したら、サマリ アイテムを作成してディシジョンセンターを使用することにより、各シナリオのパフォーマンスを比較することができます。

サマリ アイテム

サマリ アイテムは、1 つのシナリオで作成されるイメージ、平面、XY プロット、部品、またはポイントで、デザイン スタディの他のシナリオに自動的にマッピングされます。サマリ アイテムのそれぞれのタイプは一意のコマンドで作成されます。

複数のシナリオからイメージを比較するには:

のアイコンを使用して、サマリ イメージを作成します。

Simulation CFD によって自動的にデザイン スタディの他のシナリオから同じイメージがキャプチャされます。

平面または部品の数値結果を比較するには:

のアイコンを使用して、サマリ平面またはサマリ部品を作成します。

1 つのシナリオのサマリ部品またはサマリ平面をキャプチャすると、Simulation CFD によって自動的にデザイン スタディの他のシナリオから対応するデータが取得されます。

特定の位置で数値結果を比較するには:

[ポイント]ダイアログ ボックスの[サマリ]をオンにしてサマリ ポイントを作成します。

Simulation CFD によって自動的にデザイン スタディの他のシナリオから選択したポイントの結果がキャプチャされます。

出力されたデータを比較するには:

[XY プロット]ダイアログの[サマリ]をオンにしてサマリ XY プロットを作成します。

Simulation CFD によって自動的にデザイン スタディの他のシナリオから出力されたデータがキャプチャされます。

ディシジョンセンター

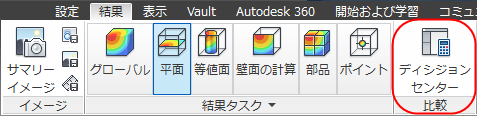

サマリ アイテムをキャプチャしたら、ディシジョン センターで比較します。ディシジョン センターを開くには、[結果] > [比較] > [ディシジョン センター]をクリックします。

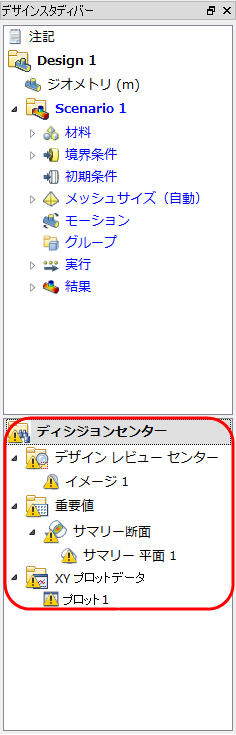

ディシジョン センターが、デザイン スタディ バーの下半分に表示されます。

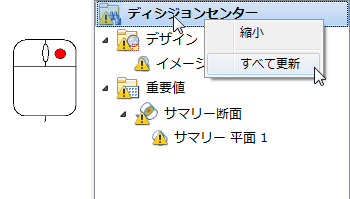

のシンボルは、サマリ アイテムが他のシナリオにマッピングされていないか、最後にマッピングされてから結果が変更されたことを意味します。サマリ アイテムのマッピングまたは更新を行う最も簡単な方法は、[ディシジョン センター]を右クリックし、[すべて更新]をクリックすることです。

個々のサマリ アイテムを右クリックして適切な更新コマンドを選択することで、サマリ アイテムを更新できます。

重要値

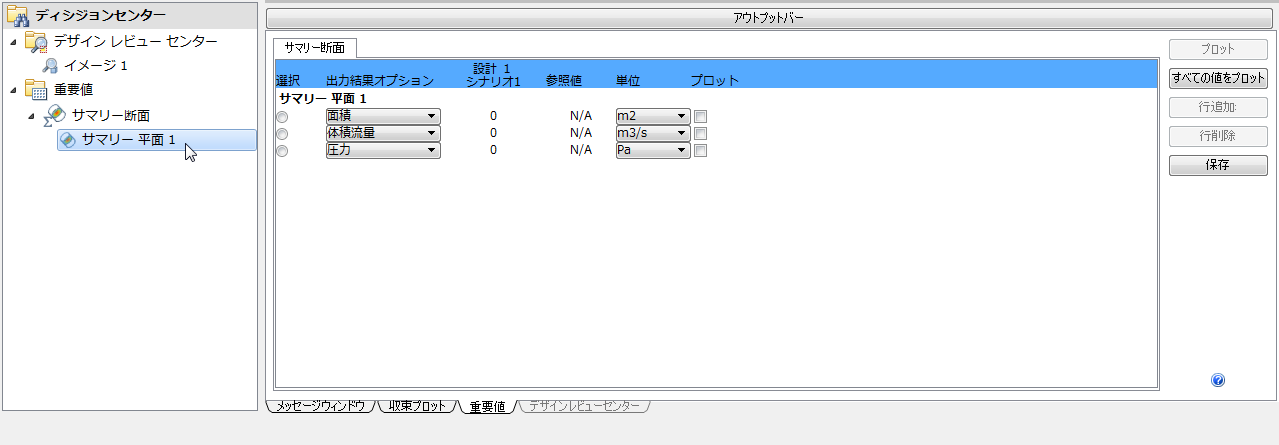

サマリ平面サマリ ポイントサマリ部品からのデータを比較するには、[重要値]を使用します。[重要値]テーブルを表示するには、ディシジョン センターでサマリ エンティティをクリックするか、アウトプット バーの[重要値]タブをクリックします。

デザインレビューセンター

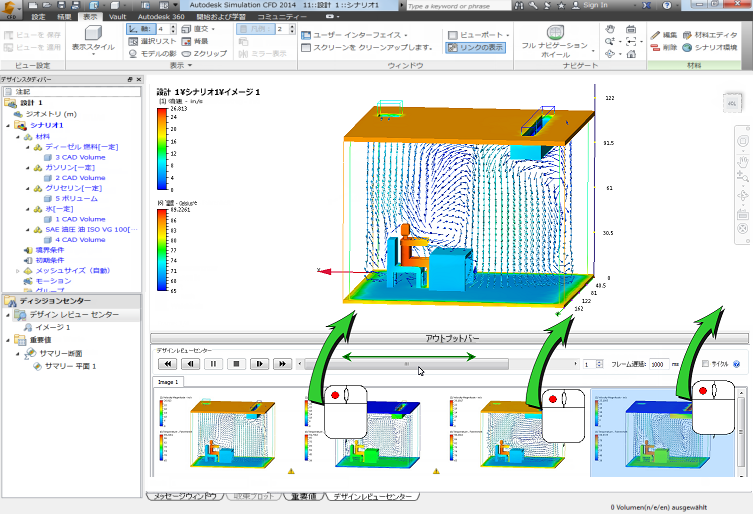

キャプチャされたサマリ イメージを使用して表示データを比較するには、デザイン レビュー センターを使用します。ディシジョン センターでイメージ名をクリックすると、各シナリオのイメージがアウトプット バーに個別のサムネイル イメージとして表示されます。表示するサムネイル ビューを追加するには、グラフィックス ウィンドウにドラッグします。

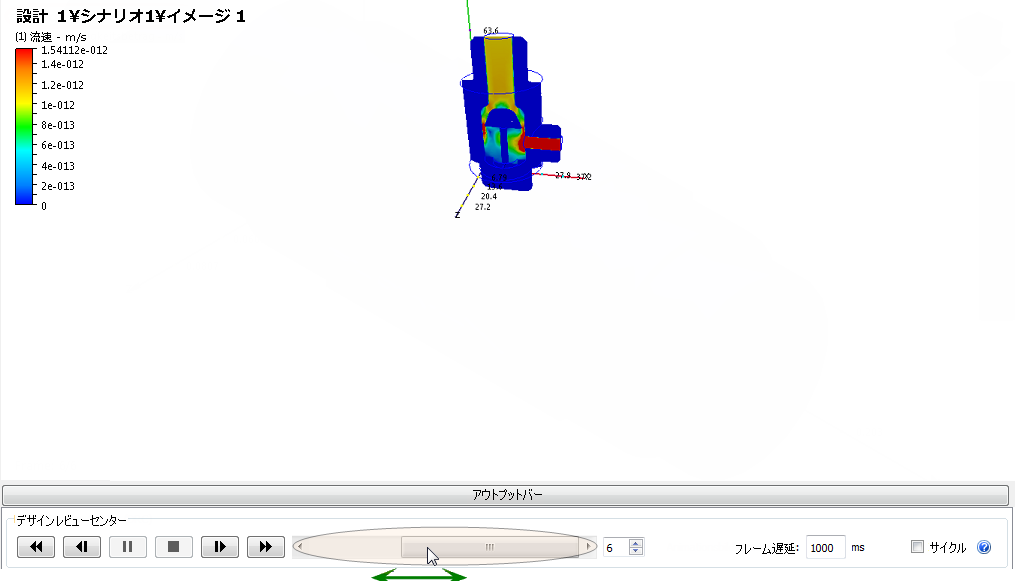

複数のイメージを表示するには、スライダをドラッグするか、"ビデオ" コントロールを使用して各設計またはシナリオを切り替えます。

また、結果を並べて比較するために、モデル画面を分割して複数のビューポートにすることができます。

このためには、[表示] > [ウィンドウ] > [ビューポート]の順にクリックします。

ディシジョン センターについての詳細
