ディシジョンセンター

ディシジョンセンターは、設計の代替案を比較するための、シンプルでありながら強力な環境です。これを使うことにより設計目標を満足する設計を見つけることができます。

ディシジョンセンターは以下を行います:

ディシジョンセンターは結果部品、結果平面、結果ポイント、XYプロット等の可視化オブジェクトを基礎として構成されます。1つのシナリオ上でオブジェクトを作成し、これを"サマリー"オブジェクトとして指定することにより、ディシジョンセンターはスタディに含まれるあらゆるシナリオで結果を計算します。

ディシジョンセンターを開くには、解析結果(タブ) > 比較(パネル) > ディシジョンセンターをクリックします。ディシジョンセンターが、デザインスタディバーの下半分に表示されます。

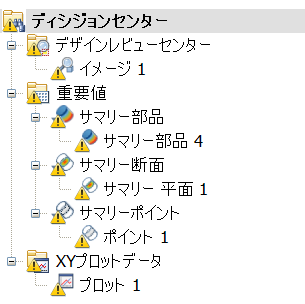

あらゆるサマリーアイテムはディシジョンセンターで管理します。

ディシジョンセンターには以下の3つの主要な構成要素があります:

デザイン レビュー センター: 視覚的比較

デザインレビューセンターを使うことにより、複数のシナリオの結果を視覚的に比較できます。これはデザインスタディに含まれる2つ以上のシナリオの流体および伝熱パフォーマンスを比較する上で強力なツールです。

一連のシナリオを単一ビューで順次表示する、または複数の画像を並べて配置することにより結果を比較します。

デザインレビューセンターは、「どの設計が最も均一な流れ分布となるか」や「重要な部品を最も低温に保つことができるのはどの設計か」などの疑問に対する回答を得るのに使用できます。

デザイン レビュー センターの使用方法の例

デザイン レビュー センターについての詳細

重要値: テーブルによる比較

重要値は個別のシナリオあるいは複数のシナリオの結果を比較するのに使用します。

重要値のエンティティには3つのタイプがあります。それぞれが異なるサマリーエンティティタイプに基づいています。各タイプは、「最大温度は何度か」、「圧力損失が最も少ないのはどの設計か」、「重要な部品付近の点での速度は設計の定める制限を超えているか」などの疑問に回答できるようになっています。

サマリー部品

流体、固体、内部ファン、およびコンパクト熱モデルの結果を評価には、サマリー部品が使用されます。サマリー部品を用いると次の量が抽出できます:

材料またはデバイス タイプ

重要値量

流体とソリッド

  • ボリューム
  • 平均、最大、最小温度

コンパクト熱モデル

  • 基板温度
  • ボード熱流束
  • ケース温度
  • ケース熱流束
  • ジャンクション温度

内部ファン

  • 流量
  • 圧力損失

サマリー部品は、「これらのチップの最大温度は何度か」や「このファンの動作条件は」といった疑問に対する回答を得るのにも使用できます。

サマリー部品の使用例

サマリー断面

サマリー平面は、モデル内の重要な位置にある平坦な断面サーフェスです。各サマリー断面の平均値が重要値のテーブルに表示されます。サマリー断面は次の用途に適しています:

サマリー断面は、「どの設計が圧力降下が最も低くなるか」や「マニホールドのどの分岐が流量が最大か」などの疑問に対する回答を得るのに使用できます。

サマリー断面の使用例

サマリーポイント

サマリーポイントはモデル内で特定の結果量を監視するための位置です。サマリーポイントは次の用途に適しています:

サマリー ポイントは、「どの設計が最も均一な流速、またはポイント セットに対する均一な温度分布となるか」、「圧力損失が最も少ないのはどの設計か」、「重要な部品付近のポイントでの圧力は設計の定める制限を超えているか」などの疑問に回答を得るのに使用できます。

結果は出力バーの重要値タブ上にスプレッドシート形式で表示されます。重要値テーブルにより、個別または複数のシナリオから素早く簡単に結果を抽出、表示、比較することができます。

重要値テーブルの使用例

重要値についての詳細

XY プロット データ: 視覚的比較

複数のシナリオからのXYプロットデータを単一のプロットにオーバーレイ表示し、結果を比較することができます。

サマリー プロットを使用すれば、「設計を変更すると、流路を通る流れの圧力はどう変化するか」、「設計を変更すると、温度勾配はそれに応じてどう変化するか」といった疑問に対する答えを得ることができます。

サマリー XY プロットの使用例

サマリー プロットについての詳細
