入口フィルタの割り当て

設定適用についての質問

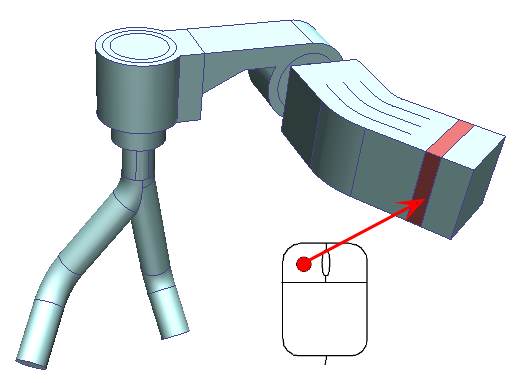

流入口付近のフィルタを選択します。

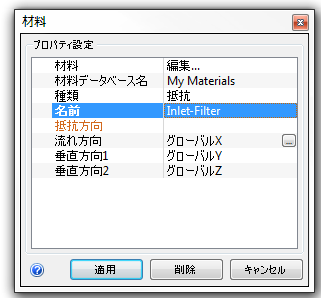

次のいずれかの方法で、材料クイック編集ダイアログを開きます。

材料データベース名 = My Materials

[種類] = [抵抗]

[名前] = Inlet-Filter

流れ方向: ... ボタンをクリック

流れ方向ダイアログでサーフェス選択ボタンをクリックします

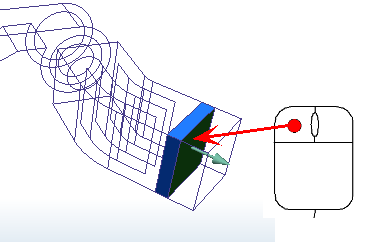

流れに垂直なサーフェスをフィルタで選択します。

注: 注意: 矢印は垂直方向を示し、流れの方向を示していません。

[垂直方向 1] = [グローバル Y]

適用をクリックします。

分布抵抗の割り当てについての詳細

前へ | 次へ
