Switch
지정된 표현식의 결과에 따라 적용되는 최대 11개의 지오메트리 옵션을 지정합니다.
전환 조건에서는 문자열 또는 열거를 사용할 수 있습니다.
전환 특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Miscellaneous | |
| Expression | 지오메트리를 정의하는 표현식을 정의합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
분기 특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Miscellaneous | |
| Case | 지오메트리를 지정하는 표현식 또는 열거 항목을 지정합니다. |
| Is Default Case | 경우가 사용되는지, 경우가 사용되지 않는 경우 잘못된 경우가 선택되는지 여부를 지정합니다. |
예: 문자열
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Switch Example.pkt

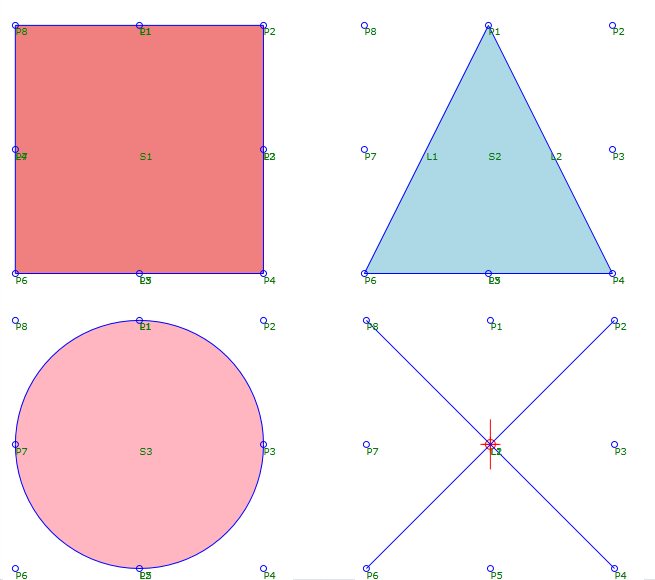

이 예의 경우 원점의 둘레 주위에 일련의 점이 있습니다. 입력/출력 매개변수 탭에서 쉐이프 매개변수에 따라 그릴 지오메트리가 결정됩니다. 다음 문자열을 입력하면 다음 쉐이프가 작성됩니다.
- 사각형
- 삼각형
- 원
이 셀에 다른 값을 입력하면 기본 경우(X)가 됩니다.
주: 입력 매개변수 문자열을 사용하여 전환 옵션을 정의하는 경우 입력 매개변수 문자열은 대/소문자를 구분합니다. 예를 들어, 전환 경우를 "사각형"으로 정의한 경우 입력 매개변수 값으로 "사각형"을 입력하면 기본 경우가 반환됩니다.
예: 열거
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Enumeration Example.pkt

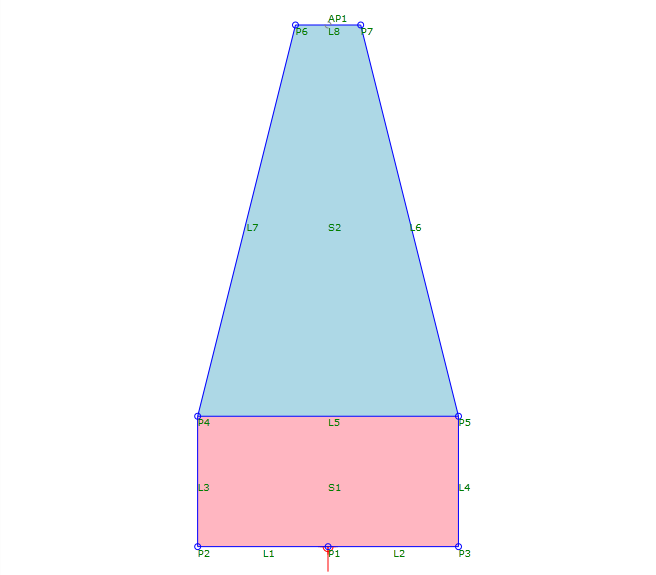

예제 PKT에는 장벽을 나타내는 횡단구성요소가 포함되어 있습니다.
- Input/Output Parameters 탭에서 장벽 매개변수는 열거 그룹(BarrierType)을 사용합니다.
- 횡단구성요소에는 네 개의 표준 장벽 유형 중에서 하나를 선택할 수 있게 해주는 Switch가 포함되어 있습니다. 장벽 유형은 BarrierType 매개변수의 기본값에 의해 제어됩니다.
- 네 개의 각
시퀀스에서는 변수 값을 사용하여 각 장벽 유형의 매개변수 값을 정의합니다. - 지오메트리 시퀀스에는 지오메트리를 구성하는 점, 링크 및 쉐이프가 포함됩니다. 이러한 각 점의 지오메트리는 높이 및 폭 변수 시퀀스에 정의된 변수를 참조합니다.
