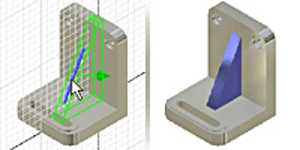

리브를 사용하여 열린 프로파일 또는 닫힌 프로파일을 사용하는 리브(닫힌 박막 지지 쉐이프) 및 웹(열린 박막 지지 쉐이프)을 작성합니다.
리브 두께는 스케치 평면에 수직일 수 있고 리브 재질은 스케치에 대해 평면적으로 확장할 수 있습니다. 리브 두께는 스케치에 대해 평면적일 수도 있고 리브 재질은 스케치 평면에 수직으로 확장할 수 있습니다.
리브 및 웹은 주물과 주조에 흔히 사용됩니다. 소성 부품에서는 일반적으로 강성을 만들고 뒤틀림을 방지하는 데 사용됩니다.
- 리브 두께는 스케치 평면에 수직일 수 있고 리브 재질은 스케치에 대해 평면적으로 확장할 수 있습니다.
- 리브 두께는 스케치에 대해 평면적일 수 있고 리브 재질은 스케치 평면에 수직으로 확장할 수 있습니다.
- 리브 네트워크는 일련의 교차 박막 지지 기능을 갖습니다.
열린 프로파일 또는 닫힌 프로파일을 사용하여 리브 또는 웹의 횡단면을 정의합니다. 프로파일을 다음 면으로 투영하고 해당 방향(리브 또는 웹 쉐이프 지정을 위해)과 두께를 정의할 수 있습니다. 웹에 기울기 또는 보스 피쳐를 추가할 수 있습니다.
리브 네트워크를 작성하려면 스케치에서 교차 또는 비교차 프로파일을 여러 개 지정하십시오. 전체 네트워크에 동일한 두께와 기울기(지정된 경우)가 적용됩니다.
