규칙 기반 모깎기 대화상자

규칙과 일치하는 모서리에 일정한 반지름 모깎기를 작성합니다. 규칙에는 도면요소(피쳐와 면)의 원본 선택이 포함되어 있습니다. 상호 추적문에 따라 모서리를 식별합니다. 예를 들어, "본체와 교차할 때 지정된 피쳐가 생성하는 모든 모서리"이면 이러한 모서리가 피쳐를 만들거나 업데이트할 때 검색됩니다.

액세스:	리본: 3D 모형 탭 소성 부품 패널 규칙 모깎기

사용자 인터페이스는 테이블로 구성되고 각 행에는 하나의 규칙과 관련 원본 선택 세트가 포함됩니다.

원본

규칙에 사용할 기준 선택 세트를 지정하여 다음으로 설정할 수 있습니다.

• 피쳐 해당 행의 규칙이 사용할 대상 본체의 피쳐를 하나 이상 선택합니다.
• 면 대상 본체의 면을 하나 이상 선택합니다.

선택 지시자

펜을 클릭하여 원본 요소의 선택을 활성화합니다. 펜이 포인터로 바뀌면 선택 항목이 활성화됩니다.

선택 리스트

각 행 원본의 선택된 항목 수를 나타냅니다.

반지름

각 행의 일정한 반지름 모깎기의 반지름의 나타냅니다.

규칙

활성 행의 규칙을 나타냅니다. 원본 설정에 따라 사용할 수 있는 규칙입니다.

원본: 피쳐, 규칙 유형:
	모든 모서리 피쳐 자체에 의해 생성된 모든 모서리 및 부품 본체와 피쳐의 교차에 의해 생성된 모든 모서리가 모깎기됩니다. 대비 부품 피쳐의 면과 부품 본체의 면에 의해 형성된 모서리만 모깎기됩니다. 대비 피쳐 이 규칙이 설정되면 범위 피쳐 선택자가 대화상자에 나타나고 원본 세트의 피쳐와 범위 세트의 피쳐의 교차에 의해 생성된 모서리만 모깎기됩니다. 연결되지 않은 모서리 원본 선택 세트의 피쳐 면에 의해 형성된 모서리만 모깎기됩니다.
원본: 면, 규칙 유형:

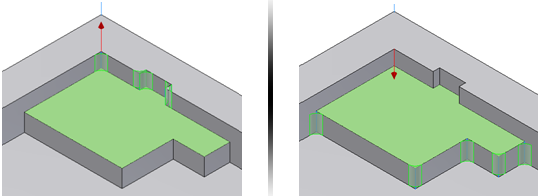

	모든 모서리 선택된 면과 다른 부품 본체 면에 의해 생성된 모든 모서리가 모깎기됩니다. 대비 피쳐 이 규칙이 설정되면 범위 피쳐 선택자가 대화상자에 나타나고 원본 선택 면과 범위 세트의 피쳐 면에 의해 생성된 모서리만 모깎기됩니다. 인시던트 모서리 이 규칙이 설정되면 인시던트 모서리 상자가 대화상자에 나타납니다. 방향 선택자가 축을 선택하고 반전이 규칙과 일치하는 모서리의 방향을 설정합니다. 이 연습에서는 원본 면에서 끝나고 지정된 공차 내에서 선택된 축에 평행하며 방향이 같은 모서리가 모깎기됩니다. 공차를 사용하면 지정된 각도 만큼 방향 축에서 벗어나는 모서리를 캡처할 수 있습니다. 공차는 기울기 각도가 적용된 포켓의 측면 모서리를 모두 캡처하는 데 유용합니다. 팁: 인서던트 모서리에 대한 참조 방향은 그림에 나타난 대로 모서리를 필터링합니다. 방향이 위를 가리킬 때 선택된 모서리는 위쪽 방향의 면에 "위치한" 모서리입니다. 반대로 화살표 점이 아래를 향할 때 선택된 모서리는 아래쪽을 가리키는 면에 "위치한" 모서리입니다.

볼록면 옵션

지정된 규칙 기반 피쳐에 의해 선택된 모든 모서리를 볼록면으로 추가적으로 필터링할 수 있습니다. 예를 들어 오목 모서리만, 볼록 모서리만 또는 둘 다(기본값)를 선택합니다. 볼록면 옵션은 규칙 기반 모깎기의 각 행에 따라 다르며 전환은 각 활성 행의 실제 설정을 보여줍니다.

	모든 모깎기 오목 모서리만 선택합니다.
	모든 라운드 볼록 모서리만 선택합니다.

(자세히)

	규칙 기반 모깎기의 옵션을 설정합니다. 기본 설정은 대부분의 모깎기 피쳐에 적합합니다. 다음 옵션은 부품 모깎기와 동일합니다.
		뾰족한 모서리를 따라 롤 가능한 곳에서 볼 롤링 자동 모서리 체인 전체 피쳐 유지
병합된 면 제거 선택 세트의 다른 면("병합된 면")과 공통 형상을 공유하는 면에 있는 모든 모서리에서 일치하는 모서리를 제거합니다.

	예를 들어, 그림에 표시된 면은 상자와 원통 돌출 면 간에 공통적입니다.
	원본 세트에 원통이 있는 경우 규칙 기반 모깎기 "연결되지 않은 모서리" 규칙을 작성하면 병합된 면 제거 해제에 대한 결과는 이와 같습니다.
	병합된 면 제거 설정에 대한 결과는 이와 같습니다.

제외. 제외 세트는 선택된 면에 있는 모서리 및 선택하지 않으면 규칙에 의해 일치되므로 직접 선택한 일부 모서리를 필터링함으로써 규칙의 유연성을 향상시킵니다. 제외는 전체 피쳐에 대해 공통적으로 적용됩니다.

• 면 선택자 일련의 면을 선택할 수 있고, 제외할 면에 의해 형성된 모서리도 선택할 수 있습니다.
• 모서리 선택자 규칙 기반 모깎기 피쳐에서 제외할 일련의 모서리를 선택할 수 있습니다.
