러너 만들기

이 작업에서는 러너 마법사를 사용하여 러너 시스템을 만듭니다.

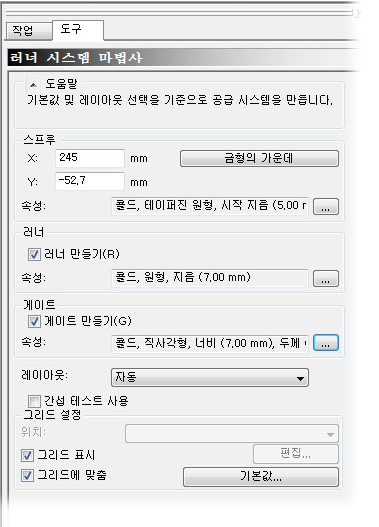

1. 지오메트리 > 공급 시스템 > 러너 마법사를 클릭하십시오.



2. 금형의 가운데를 클릭하십시오.

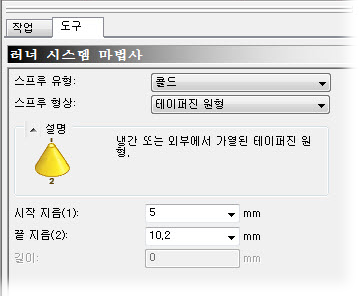

3. 스프루 속성생략 부호를 클릭하십시오.

   1. 스프루 유형이 콜드인지 확인하십시오.

   2. 스프루 형상이 테이퍼진 원형인지 확인하십시오.

   3. 5mm를 시작 지름(1)으로 입력하십시오.

   4. 10.2mm를 끝 지름(2)으로 입력하십시오.

   5. 확인을 클릭하십시오.

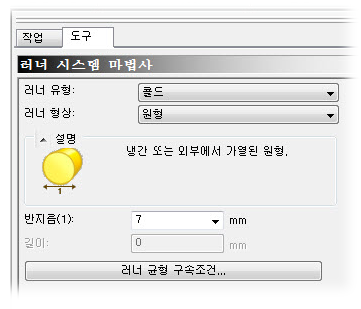

4. 러너 속성생략 부호를 클릭하십시오.

   1. 러너 유형이 콜드인지 확인하십시오.

   2. 러너 형상이 원형인지 확인하십시오.

   3. 7mm를 지름(1)으로 입력하십시오.

   4. 확인을 클릭하십시오.

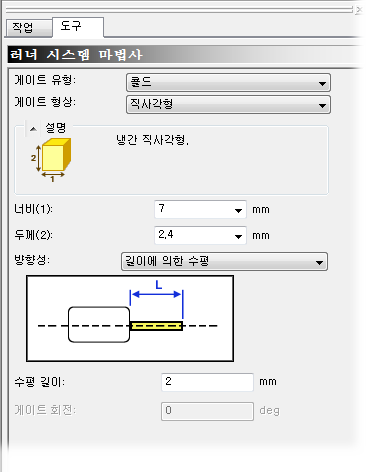

5. 게이트 속성생략 부호를 클릭하십시오.

   1. 게이트 유형이 콜드인지 확인하십시오.

   2. 게이트 형상이 직사각형인지 확인하십시오.

   3. 7mm를 너비(1)로 입력하십시오.

   4. 2.4를 두께(2)로 입력하십시오.

   5. 배향이 길이에 의한 수평인지 확인하십시오.

   6. 2mm를 수평 길이로 입력하십시오.

   7. 확인을 클릭하십시오.



6. 레이아웃이 자동인지 확인하십시오.

7. 확인을 클릭하십시오.
