작업 공유 화면표시 모드를 사용하여 작업 공유 프로젝트 요소를 시각적으로 구분합니다.
작업 공유 화면표시 모드를 사용하여 다음을 표시할 수 있습니다.
- 체크 아웃 상태. 요소의 소유권 상태.
- 소유자. 요소의 특정 소유자.
- 모델 업데이트. 중앙 모델과 동기화되지 않았거나 중앙 모델에서 삭제된 요소.
- 작업 세트. 특정 작업 세트에 지정된 요소.

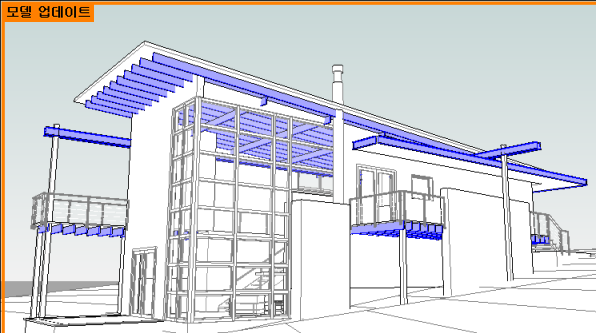

아래 표시된 예에서 뷰에는 중앙 모델과 동기화해야 하는 모델 요소가 표시됩니다. 작업 공유 화면표시 모드를 사용할 수 있는 뷰에는 여기 표시된 대로 적용된 화면표시 모드(모델 업데이트)의 색상이 지정된 경계와 이름이 표시됩니다. 언제든지 화면표시 모드를 끄거나 변경할 수 있습니다.
작업 공유 화면표시 모드를 사용할 수 있도록 설정하면 화면표시 스타일에 다음과 같은 일이 발생합니다.
- 와이어프레임이 와이어프레임으로 남아 있음
- 은선이 은선으로 남아 있음
- 다른 모든 화면표시 스타일이 은선으로 전환됨
- 그림자가 꺼짐
작업 공유 화면표시 모드를 끄는 경우 원래 화면표시 스타일 설정이 자동으로 재설정됩니다.
작업 공유 화면표시 모드는 가상 표면뿐만 아니라 편집 모드에서도 작동합니다. 편집 모드에서 스케치 선과 같은 요소가 작업 공유 화면표시 모드에서 설정된 색상에 따라 표시될 수 있습니다. 편집 모드와 혼동을 피하기 위해 필요에 따라 작업 공유 화면표시 모드를 켜거나 끌 수 있습니다.
작업 공유 화면표시 모드는 임시 숨기기/분리와 함께 사용할 수 있습니다. 두 모드에 있는 경우 요소의 색상은 작업 공유 화면표시 색상에 의해 결정되며 요소의 가시성은 임시 숨기기/분리의 영향을 받습니다.
작업 공유 화면표시를 사용한 인쇄
작업 공유 화면표시 모드를 켜거나 끈 상태에서 도면을 인쇄할 수 있습니다. 작업 공유 화면표시 모드가 켜져 있는 상태에서 도면을 인쇄하는 경우 작업 공유 화면표시를 사용한 인쇄 대화상자에 해당 모드를 사용할 수 있도록 설정된 뷰가 나열됩니다. 화면표시 모드 색상을 인쇄할 것인지 여부를 지정합니다.
