건물 요소를 에너지 시뮬레이션에 사용된 에너지 해석 모델의 생성 기준으로 설정할 수 있습니다.
에너지 설정 외에도 정보를 추가하여 시뮬레이션에 사용할 에너지 해석 모델의 상세 정보를 개선할 수 있습니다. 예를 들면, 레이어로 이루어진 벽 조합의 물리적 특성을 개념 시공 대신에 사용할 수 있습니다.
다음 지침에서는 Revit 건물 요소(예: 벽, 지붕 및 문)로 구성된 전체 건물 모델의 에너지 시뮬레이션을 수행하는 방법에 대해 설명합니다. 이 지침을 사용하여 기본 에너지 설정을 사용하는 기준 시뮬레이션을 작성합니다. 그런 다음 건물 요소를 사용한 에너지 해석 - 상세 워크플로우를 참조하여 건물 요소 모델 및 해당 에너지 설정을 수정하여 해석을 구체화하는 방법에 대해 알아봅니다.
| 1. |
Autodesk 360에 로그인
|
이 기능을 사용하려면 Autodesk 360에 로그인해야 합니다. 로그인  Autodesk 360에 로그인을 클릭하고 Autodesk ID와 암호를 입력합니다. |
| 2. |
건물 모델을 작성합니다.
|
건물 요소 모델을 작성합니다. |
| 3. |
건물 요소를 에너지 해석 모델의 기준으로 설정합니다.
|
해석 탭 |
| 4. |
건물 유형 및 위치 지정
|
해석 탭에너지 해석 패널에너지 설정을 클릭합니다. 에너지 설정 정보 대화상자에서 다음 작업을 수행합니다.
|
| 5. |
에너지 해석 모델을 작성하고 에너지 시뮬레이션을 실행합니다.
|
해석 탭 대화상자에서 에너지 해석 모델 작성을 선택하고 시뮬레이션 실행을 계속합니다. |
| 6. |
에너지 해석 모델을 확인하고 시뮬레이션을 계속합니다. |
에너지 해석 모델이 생성되면 메시지가 표시됩니다. 확인을 클릭하여 에너지 시뮬레이션을 계속합니다. 에너지 모델 확인 및 제한사항에 대해 자세히 알려면 건물 요소 에너지 해석 모델 확인을 참고하십시오. |
| 7. |
시뮬레이션 실행 이름을 지정하고 Green Building Studio 프로젝트를 지정합니다.
|

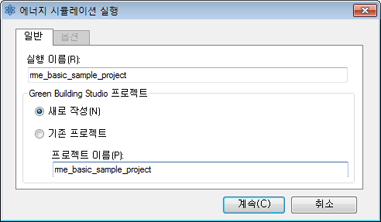

에너지 시뮬레이션 실행 대화상자에서 시뮬레이션 실행 이름을 지정하고 Green Building Studio 프로젝트를 새로 작성할지 또는 기존 Green Building Studio 프로젝트를 사용할지 선택합니다. 그런 다음 계속을 클릭합니다. |
| 8. |
시뮬레이션 이름을 클릭합니다.
|
해석이 완료되면 경고가 표시됩니다. 경고에서 해석 이름을 클릭하여 시뮬레이션 결과를 확인합니다. 또는 해석 탭 |
| 9. |
시뮬레이션 결과를 검토합니다.
|
결과 및 비교 정보 대화상자에서 해석 결과를 확인합니다. 팁: 설정 탭을 사용하여 결과에 포함할 차트를 선택하고 결과 탭의 에너지 해석 데이터 화면표시를 구성합니다.
|
| 10. |
변경, 시뮬레이션 및 비교합니다.
|

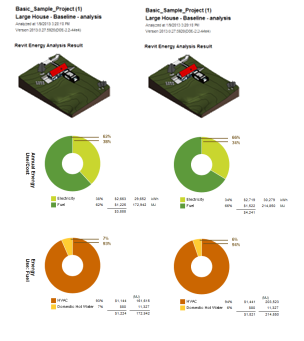

필요에 따라 건물 모델과 에너지 설정을 수정합니다. 그런 다음 5-7단계를 반복하여 수정한 모델에서 시뮬레이션을 실행합니다. 시뮬레이션 결과를 비교하려면 여러 해석을 선택하고 도구막대에서 비교를 클릭합니다. |
건물 요소 모드 사용을 클릭합니다.
에너지 시뮬레이션 실행을 클릭합니다.
결과 및 비교를 클릭하고 프로젝트 트리에서 해석을 선택합니다.
