교차에 의한 표면 분할

3D 레벨, 참조 평면 및 참조 평면에 그려진 곡선 교차를 사용하여 표면을 분할할 수도 있습니다.

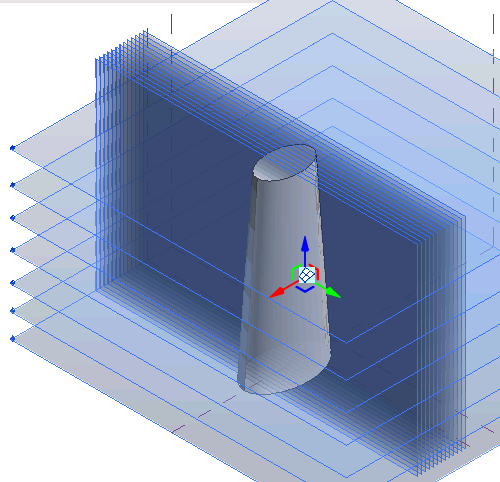

1. 필요한 3D 레벨 및 3D 참조 평면을 추가합니다. 필요한 경우 평행한 작업 기준면의 곡선을 양식에 그립니다.
2. 교차될 표면을 선택합니다.
   주: 표면을 선택할 수 없는 경우 면별 요소 선택을 사용합니다. 요소 선택 제어를 참고하십시오.
3. 수정 | 양식분할 패널 표면 분할을 클릭합니다.
4. UV 그리드를 사용하지 않도록 설정합니다.
5. 수정 | 양식UV 그리드 및 교차 패널 교차를 클릭합니다.

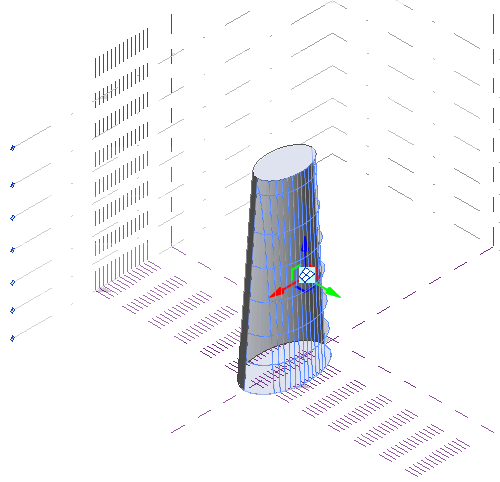

6. 표면을 분할할 참조 평면의 스케치된 곡선, 모든 레벨, 참조 평면을 선택합니다.

   (선택 사항) 레벨과 평면을 수동으로 선택하는 대신 명명된 참조 리스트에서 선택할 수 있습니다.


7. 수정 | 양식UV 그리드 및 교차 패널 완료를 클릭합니다. 그렇지 않으면 취소를 클릭하여 선택한 참조를 무시하고 교차 도구를 종료합니다.

레벨이나 평면을 제거하면 표면의 해당 분할이 제거됩니다.

그러면 결과 표면 분할에 패턴을 지정하고 패턴 구성요소를 적용할 수 있습니다.
