단면뷰는 모델을 절단합니다. 평면, 단면, 입면 및 상세 뷰에서 그릴 수 있습니다. 단면뷰는 교차 뷰에서 단면 표현으로 표시됩니다.
건물, 벽 및 상세 단면뷰를 작성할 수 있습니다. 각 유형에는 고유한 그래픽 화면표시가 있으며, 각각 프로젝트 탐색기에서 다른 위치에 나열됩니다. 건물 및 벽 단면뷰는 프로젝트 탐색기의 단면도 (Building Section) 분기 및 단면도 (Wall section) 분기에 표시됩니다. 상세 단면은 상세 뷰 분기에 나타납니다.
먼 쪽 자르기 기준면에서 단면뷰를 절단할 수 있습니다. 자세한 정보는 먼 쪽 자르기 기준면을(를) 참고하십시오.

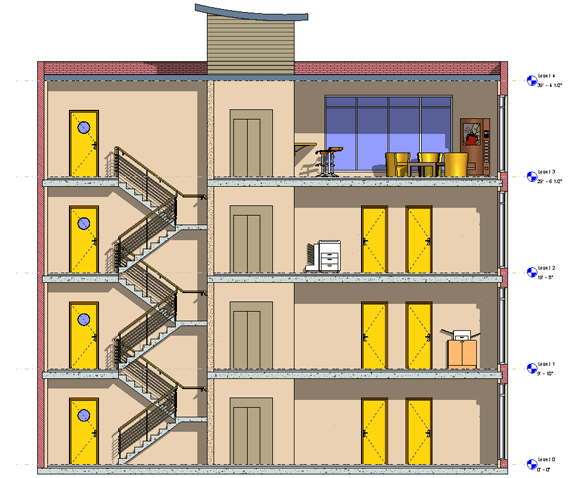

예제
패밀리 편집기의 단면뷰
- 패밀리 편집기에서 단면뷰를 작성할 수 있습니다.
- 단면뷰는 패밀리 내부편집에서 사용할 수 없습니다.
- 단면도 기호가 헤드 없이 나타나는 경우 단면 헤드를 로드해야 합니다. 단면 헤드 변경을(를) 참고하십시오.
