Analizowanie układów factory

Wskaźniki analizy transportu

Wskaźniki transportu przedstawiają wyniki analizy w zakresie transportu. Dwa wskaźniki, Koszt transportu i Koszt całkowity, zapewniają wizualizację wyników układu. Dodatkowo dwa wskaźniki tekstowe przedstawiają Całkowity czas podróży oraz Całkowitą odległość podróży.

Dostęp:

Wstążka: karta Factory > panel Analiza > Transport .

Wskaźniki transportu

	Koszt transportu Wyświetla koszty transportu w oparciu o dokonane wybory. Aby zmienić wyniki analizy, należy zmienić położenia stacji. Koszty transportu są obliczane na podstawie szeregu zmiennych definiowanych w oknie Opcje pakietu Factory.
	Ustawienia kosztu transportu Ustawienia te pomagają zidentyfikować obszary, w których koszty transportu mogą być większe. Ilość części zależy od liczby części przemieszczanych wzdłuż ścieżki. Ilość części × odległość zależy od liczby części przemieszczanych wzdłuż segmentu ścieżki dopasowanej do długości segmentu. Koszt transportu zależy od kosztów transportu każdego segmentu połączonego ze stacją. Współczynnik intensywności służy do dopasowania liczby stacji oflagowanych przy użyciu kolorowego paska.
	Koszt całkowity Graficznie reprezentuje koszt transportu oraz koszt obróbki dla danego wyboru.
	Całkowity czas podróży Całkowity czas zużywany w przypadku wybranych ścieżek transportu.
	Całkowita odległość podróży Całkowita odległość wszystkich wybranych ścieżek transportu.

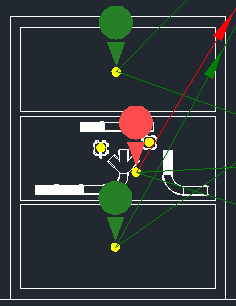

Flagi analizy i linie połączeń

Flagi	Flagi wskazują intensywność stacji. Numerowane czerwone flagi oznaczają stacje o wysokiej intensywności lub dużym przepływie materiałów. Flagi ułatwiają szybkie zlokalizowanie stacji umożliwiających poprawę kosztów transportu.
Linie połączeń	Linie połączeń oznaczają ścieżki między stacjami i nie odzwierciedlają wymagań dotyczących przejść ani pasów ruchu. Linie są wyświetlane na czerwono lub zielono. Czerwone linie wskazują ścieżki o wysokiej intensywności lub dużym przepływie materiałów. Ułatwiają wyizolowanie obszarów umożliwiających poprawę kosztów transportu.

Polecenia menu kontekstowego

Wybierz zadanie	Wybierz inne zadania i zaktualizuj wyniki nowego zbioru wskazań.
Wskaźniki	Lista rozwijana zawierająca dostępne wskaźniki. Kliknij, aby dodać wskaźnik do wyświetlanych wyników lub aby go usunąć. Znak wyboru informuje, że wskaźnik jest wyświetlany.
Zamknij wskaźnik	Opcja widoczna tylko wtedy, gdy wskaźniki stacji zostały dodane do tablicy narzędzi. Kliknij prawym przyciskiem myszy tablicę narzędzi, a następnie wybierz polecenie Zamknij wskaźnik > nazwa wskaźnika, aby usunąć go z tablicy narzędzi.
