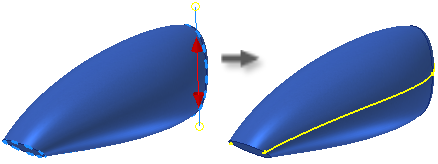

Tworzy stowarzyszoną krzywą 3D wzdłuż zewnętrznej obwiedni bryły, zgodnie z wektorem kierunku. Wizualizuje promień światła rzucany wzdłuż wektora kierunku i padający na obiekt. Krzywa sylwetki jest generowana w miejscu zanikania światła i pojawiania się cienia.
Polecenie krzywej sylwetki służy głównie do określania naturalnej linii podziału.
Dostęp
Wstążka:
karta Szkic 3D
panel Rysuj
Krzywa sylwetki
- Bryła
-
Wybiera bryłę, do której dodana zostanie geometria krzywej.
- Kierunek
-
Określa płaszczyznę konstrukcyjną, powierzchnię płaską, krawędź lub oś definiującą wektor kierunku.
Uwaga: Aby przerwać powiązanie, rozwiń szkic 3D w przeglądarce. Następnie wybierz krzywą sylwetki należącą do szkicu i wybierz opcję Przerwij linię z menu kontekstowego.
