Elementy innych systemów CAD

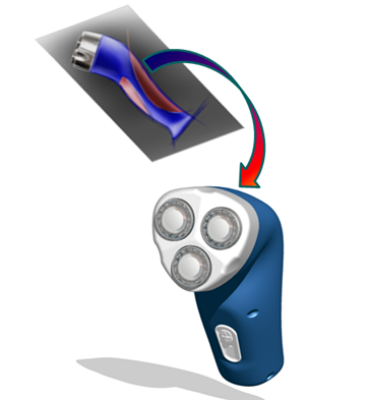

Pliki części oraz zespołów z innych systemów CAD mogą być importowane i używane w programie Autodesk Inventor. Operacja importu nie zachowuje skojarzenia z oryginalnym plikiem (import z powiązaniem jest możliwy w programie Alias). W wyniku tego zmiany w oryginalnym pliku po operacji importu nie oddziałują na importowaną część albo zespół. Podobnie zmiany importowanej części albo zespołu nie oddziaływują na oryginalny plik.

Kiedy zespoły są importowane, program Autodesk Inventor próbuje zachować strukturę zespołów i podzespołów z pierwotnego pliku.

W toku procesu importu w programie Autodesk Inventor tworzone są podstawowe elementy reprezentujące geometrię i topologię zawartą w pliku źródłowym. Za pomocą poleceń programu Autodesk Inventor można dostosowywać elementy podstawowe oraz dodawać nowe elementy do drzewa elementów programu Autodesk Inventor. Nie można zmodyfikować oryginalnych definicji elementów podstawowych.

Można też importować części i zespoły programu Mechanical Desktop, poddając elementy translacji na elementy programu Autodesk Inventor. Ponadto część lub zespół programu Mechanical Desktop można wstawić jako komponent do zespołu programu Autodesk Inventor.

Wygenerowano raport translacji, który zawiera informacje związane z procesem importu. Można zapisać raport na dysk w formacie HTML i osadzić raport w nowej części lub dokumencie zespołu.
